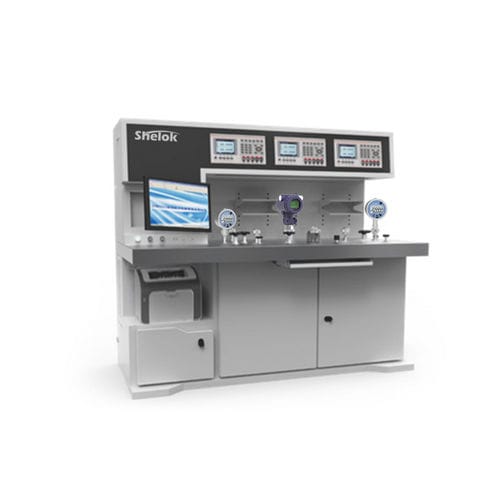

Banco de calibrado y de prueba de presión

temperaturade calibracióneléctrico

Descripción del producto
El banco de calibración integrado inteligente YUNYI es un dispositivo de calibración integral de alta gama, tres en uno, que combina la calibración de presión con la calibración de señales de proceso. Con un diseño integrado, abarca todo el proceso de presurización, prueba, adquisición y procesamiento de datos. Equipado con una interfaz de visualización multiángulo, permite la selección automática de múltiples rangos y el control de presión servo de alta precisión. Este dispositivo no solo sirve como una plataforma de calibración ideal para instrumentos de presión, sino también como un potente calibrador de procesos de señales térmicas. Es una pieza de equipo central indispensable para laboratorios estándar modernos y talleres de calibración eficientes.

Ventajas y características principales

• Plataforma inteligente integrada
  • Diseño tres en uno: Combina la generación de presión, la medición y salida de señales eléctricas, y la simulación de temperatura en un solo dispositivo para una funcionalidad integral.
  • Proceso totalmente automatizado: La operación inteligente desde la presurización y prueba hasta la adquisición y procesamiento de datos aumenta significativamente la eficiencia.
  • HMI multiángulo: La pantalla táctil TFT de alta resolución admite rotación multiángulo para perspectivas de visualización flexibles.
• Rendimiento excepcional de calibración de presión
  • Control de presión servo de alta precisión: Utiliza mecanismos de regulación de presión servo importados para un control de presión preciso, estable, rápido y sin fugas.
  • Cobertura de múltiples rangos: La configuración estándar incluye 8 calibradores de presión digitales inteligentes modulares SDP, que cubren un amplio rango desde vacío (-100kPa) hasta alta presión (60MPa).
  • Compatibilidad con múltiples medios: Soporta medios neumáticos, de vacío e hidráulicos (aceite/agua) para satisfacer diversas necesidades de calibración de instrumentos.
  • Diseño modular: Los módulos de presión SDP pueden usarse independientemente, ofreciendo una excelente estabilidad a largo plazo y facilitando el mantenimiento y la expansión del rango.
• Capacidades robustas de calibración de procesos
  • Medición completa de señales eléctricas: Mide voltaje, corriente, resistencia, frecuencia, pulsos, estados de interruptores, y más.
  • Salida rica de señales eléctricas: Genera señales estándar incluyendo voltaje, corriente, resistencia, frecuencia, pulsos, etc., para simular entradas de instrumentos.
  • Soporte completo de termopares/RTD: Simula la medición y salida para 13 tipos de termopares (K, E, J, T, N, R, S, B, C, D, G, L, U) y 11 tipos de RTD.
  • Cuenta con compensación automática de unión fría con un módulo de aislamiento de unión fría integrado para un seguimiento rápido de los cambios de temperatura ambiente.
• Sistema y software avanzados
  • Comunicación HART: Módem HART integrado que permite la configuración básica, ajuste de rango, calibración cero y otras operaciones para instrumentos HART.
  • Gestión de datos y herramientas: Soporta almacenamiento y recuperación de datos; incluye herramientas prácticas como manuales de ingeniería térmica, cálculos de combustión y bibliotecas RTN configurables por el usuario.
  • Interfaz de comunicación abierta: Interfaz RS232 estándar con controladores de comunicación abiertos para una integración perfecta en sistemas de automatización de fábricas y control remoto.
  • Actualizaciones en línea: Soporta actualizaciones de firmware over-the-air (FOTA) para asegurar mejoras funcionales continuas y optimización.

Ámbito de aplicación principal

• Este equipo cumple completamente con las siguientes regulaciones nacionales de verificación y es aplicable a:
  • JJG 49—2013 Manómetros de precisión de elemento elástico y manómetros de vacío
  • JJG 52—2013 Manómetros generales de elemento elástico, manómetros de presión-vacío y manómetros de vacío
  • JJG 270—2008 Esfigmomanómetros y monitores de presión arterial
  • JJG 544—2011 / JJG 860—2015 Sensores de presión
  • JJG 875—2019 Manómetros digitales
  • JJG 882—2019 Probadores de presión
• Tipos de instrumentos aplicables:
  • Transmisores de presión (diferencial) inteligentes/estándar
  • Sensores de presión, interruptores de presión
  • Manómetros de precisión, manómetros de uso general, esfigmomanómetros
  • Instrumentos inteligentes con protocolo HART
  • Instrumentos de campo que requieren analogía o medición de múltiples señales (por ejemplo, temperatura, voltaje, corriente, resistencia)

La estación de calibración integrada inteligente ofrece a los usuarios una solución de calibración poderosa, confiable y eficiente a través de su diseño integrado, medición de alta precisión, procesos totalmente automatizados y amplio rango de aplicaciones. No solo mejora significativamente la eficiencia y calidad de las tareas de calibración, sino que su diseño modular y actualizable también asegura el valor de inversión a largo plazo del equipo.

Especificaciones técnicas / Características

• Diseño tres en uno: presión, señal eléctrica, simulación de temperatura
• Proceso de calibración totalmente automatizado
• HMI multiángulo con pantalla táctil TFT
• Control de presión servo de alta precisión
• 8 calibradores de presión digitales modulares SDP: -100kPa a 60MPa
• Soporta medios neumáticos, de vacío, hidráulicos (aceite/agua)
• Módulos de presión modulares independientes
• Mide y genera voltaje, corriente, resistencia, frecuencia, pulsos, estados de interruptores
• Simula 13 tipos de termopares y 11 tipos de RTD
• Compensación automática de unión fría
• Módem HART integrado para configuración de instrumentos
• Almacenamiento y recuperación de datos, herramientas de ingeniería
• Interfaz de comunicación abierta RS232
• Actualizaciones de firmware over-the-air (FOTA)
