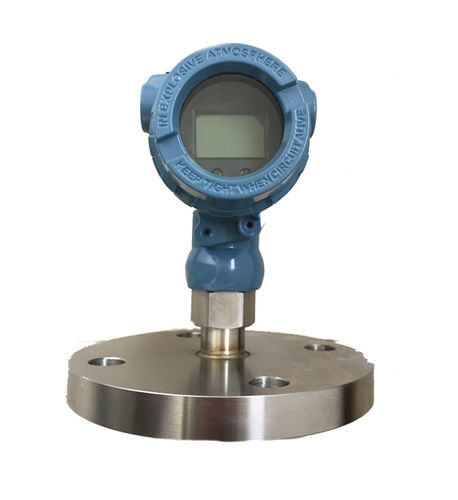

Transmisor de nivel electromagnético YD-322A

para aceitepara aguapara líquido

Descripción breve
La serie YUNYI YD-322A es un transmisor de nivel por diafragma para la medición de nivel de líquidos en tanques abiertos, depósitos y embalses. Integra un sensor de silicio por difusión con electrónica de precisión y pasa por ajuste láser, compensación de temperatura, corrección lineal, amplificación de señal, conversión V/I y limitación de corriente por sobrecarga para ofrecer lecturas estables y repetibles en entornos industriales.

Características principales

• Protección contra sobrecargas e interferencias – Protección frente a sobrepresión, sobrecorriente, inversión de polaridad, rayos e interferencias electromagnéticas; validado en ensayos de estabilidad a largo plazo.
• Diseño sumergible – Sensor de diafragma apto para inmersión directa en líquidos; aplicable a petróleo, químico, minería, generación eléctrica, gestión del agua, farmacéutico, alimentario y textil.
• Salidas flexibles – 4-20mA analógico estándar; opcionales 1-5V o protocolo HART; posibilidad de visualización local por LED o LCD.
• Precisión seleccionable – Clases de precisión: 0.1%FS, 0.2%FS o 0.5%FS.
• Diseño eficiente en coste – Diseñado para ofrecer el rendimiento requerido con opciones configurables.

Puntos técnicos

• Rango de medida: 0–200 metros (seleccionable)
• Señal de salida: Analógica 4-20mA / 1-5V; 4-20mA inteligente con protocolo HART
• Alimentación: 24V DC (estándar); opciones 12–36V DC, 18.5–45V DC o 220V AC, 50Hz
• Precisión: 0.1%FS / 0.2%FS / 0.5%FS (seleccionable)
• Conexión de proceso: Rosca, brida, abrazadera o tipo diafragma (tamaños y materiales personalizables)
• Protección contra explosiones: Estándar, ExdIIBT4 (apantallado) o ExiaIICT6 (seguridad intrínseca)
• Conexión eléctrica: Cable directo, prensaestopas antideflagrante o bloque de bornes (opciones personalizadas)
• Presión de sobrecarga: 1.7× rango de medida máximo

Por qué elegir este transmisor

• Mediciones estables – Componentes de alta sensibilidad y compensación de temperatura reducen la deriva y mejoran la precisión.
• Preparado para la industria – Construcción compacta, resistente a impactos y a la corrosión para entornos severos.
• Instalación sencilla – Múltiples opciones de montaje y conexión para una instalación flexible.
• Operación simple – Interfaz orientada al usuario y configuración directa.
• Inmunidad a interferencias – Diseñado para mantener lecturas precisas en entornos con ruido eléctrico.

Aplicaciones típicas

• Medición de nivel en tanques abiertos
• Monitorización del nivel en embalses y presas
• Control de nivel en depósitos de productos químicos
• Recipientes en procesos farmacéuticos y alimentarios
• Medición de lodos en minería
• Sistemas de tratamiento de agua en centrales eléctricas
• Automatización industrial y control de procesos
• Medición de presión de gases y líquidos en distintos entornos industriales

Opciones de personalización

• Tipo de visualización: LED, LCD o indicador lineal 0–100%
• Señal de salida: 4-20mA, 1-5V o protocolo HART
• Conexión de proceso: Rosca, abrazadera, brida o diafragma con tamaños y materiales personalizados
• Conexión eléctrica: Cable directo, prensaestopas antideflagrante o bloque de bornes
• Protección contra explosiones: Opciones estándar, antideflagrante o seguridad intrínseca

Características / especificaciones técnicas

• Marca: YUNYI
• Modelo / Serie: YD-322A
• Rango de medida: 0–200 m (seleccionable)
• Salida: 4-20mA (estándar), 1-5V (opcional), HART (opcional)
• Opciones de alimentación: 24V DC (estándar); 12–36V DC; 18.5–45V DC; 220V AC, 50Hz
• Precisión: 0.1%FS / 0.2%FS / 0.5%FS
• Conexión de proceso: Rosca / Abrazadera / Brida / Diafragma (personalizable)
• Protección contra explosiones: Estándar / ExdIIBT4 / ExiaIICT6
• Conexión eléctrica: Cable directo / Conexión antideflagrante / Bloque de bornes
• Presión de sobrecarga: 1.7× rango de medida máximo
