Controlador de nivel programable XY

con salida de relévigilancia en tiempo realpara tanque

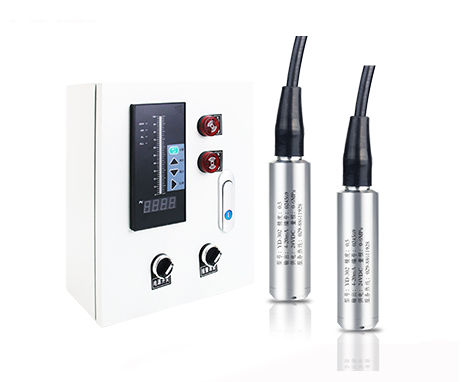

Descripción del producto La caja de control indicador de nivel XY Series es un panel centralizado para monitorización remota de niveles de líquidos y control de bombas y válvulas. Acepta señales 4-20 mA estándar de transmisores de nivel, sensores de presión o flotadores, muestra el nivel en tiempo real mediante pantalla LED digital o digital+barra y proporciona salidas por relé configurables para arrancar/detener bombas, accionar válvulas o activar alarmas. Diseñada para salas de control e instalaciones en campo, reduce las visitas manuales para verificar niveles o operar equipos.

Características clave

• Visualización en tiempo real — Pantalla LED digital o doble digital + barra para visualización inmediata del nivel/volumen.
• Compatibilidad de entrada flexible — Entrada 4-20 mA estándar; otros tipos de señal disponibles bajo pedido.
• Puntos de consigna programables en sitio — Puntos superior e inferior ajustables desde el panel frontal; no se requiere PC.
• Salidas por relé para control directo — Contactos relé múltiples (ajustables en campo; intensidad típica ≥ 5 A) para bombas, electroválvulas, alarmas o actuadores.
• Operación Manual/Automática — Anulación manual en el panel frontal para mantenimiento y control automático en operación.
• Opciones de comunicación — RS-485 (Modbus) o retransmisión 4-20 mA opcionales para integración SCADA/BMS.
• Enclosure robusto — Caja mural en metal o policarbonato; versiones estancas y a prueba de explosiones disponibles.

Especificaciones técnicas

• Señal de entrada — 4-20 mA (estándar); otras señales bajo pedido.
• Tipo de visualización — LED digital o digital + barra.
• Salidas de control — Contactos relé (2 o más, ajustables en campo; intensidad típica 5 A o superior).
• Modos de control — Manual / Automático.
• Puntos programables — Límites superior e inferior ajustables en sitio.
• Alimentación — AC 220 V estándar; DC 24 V opcional.
• Gabinete — Metal o policarbonato, montaje en pared; variantes estancas/antiexplosivas opcionales.
• Opciones — RS-485 (Modbus), retransmisión 4-20 mA, E/S adicionales.

Qué controla

• Bombas (servicio/reserva, lead-lag)
• Electroválvulas
• Señales acústicas y luminarias de alarma
• Ventiladores y equipos de ventilación
• Válvulas motorizadas y actuadores

Dónde se utiliza

• Agua y aguas residuales — estaciones de bombeo/elevação, tanques de tratamiento
• Edificios e instalaciones — torres de agua, sumideros, depósitos en cubierta, alimentación de calderas
• Procesos industriales — almacenamiento químico, industria alimentaria, separación aceite/agua
• Agricultura e riego — control de reservorios, gestión de bombas de riego
• Protección contra incendios — monitorización de niveles de depósitos y control de bombas

Opciones habituales

• Carcasas estancas y certificadas NEMA/IP
• Carcasas a prueba de explosiones
• Comunicación RS-485 Modbus
• Retransmisión 4-20 mA y módulos E/S adicionales
