Sistema de medición de declinación magnética DX-2012AM

3Dpara materiales ferromagnéticos permanentesde alta velocidad

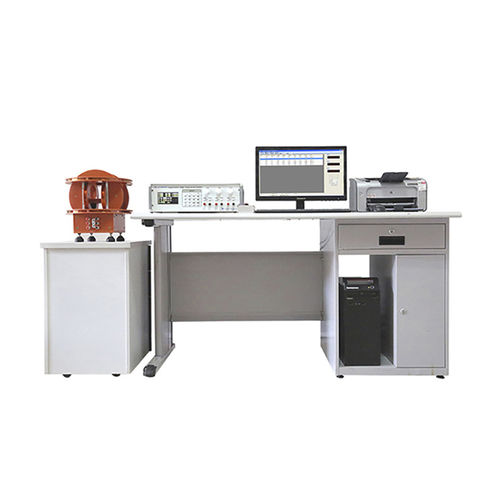

El instrumento de medición de declinación magnética de imán permanente DX-2012AM está compuesto por una bobina Helmholtz tridimensional conectada a un fluxómetro independiente de tres componentes, que constituye la parte de prueba de hardware. Los datos de prueba de tres componentes son convertidos por una computadora para formar un conjunto completo de imanes permanentes Sistema de prueba de calidad de materiales. Coloque el imán en la tabla de muestras, pruebe el componente de flujo magnético mediante el método de tracción y obtenga el momento magnético y el ángulo de desviación del campo magnético en la dirección del eje principal mediante el cálculo. Puede mostrar el momento magnético total M, la declinación magnética del husillo α, Øx, Øy, Øz y la constante de la bobina de prueba correspondiente. La composición de hardware es de alta velocidad 32 digitals M4 sistema de un solo chip, 3 juegos de fluxmeter incorporado, 7 pulgadas 800*480 resolución LCD. Se puede utilizar una sola bobina Helmholtz para medir el momento magnético M producido por el imán permanente en la dirección de magnetización. El momento magnético M se puede obtener a través de la expresión relacional M = KH × ≤, en la que KH es la constante de la bobina Helmholtz, mientras que el ≤ es el flujo magnético de la inducción magnética a la bobina. En cuanto a la inspección de calidad de las muestras de material permanente después de ser magnetizado, se adopta la bobina de Helmholtz y se está volviendo bastante popular y universal. Es extremadamente importante que la bobina Helmholtz unidimensional y tridimensional diseñada participe en la transmisión de parámetros mutuos con sus pares internacionales.
