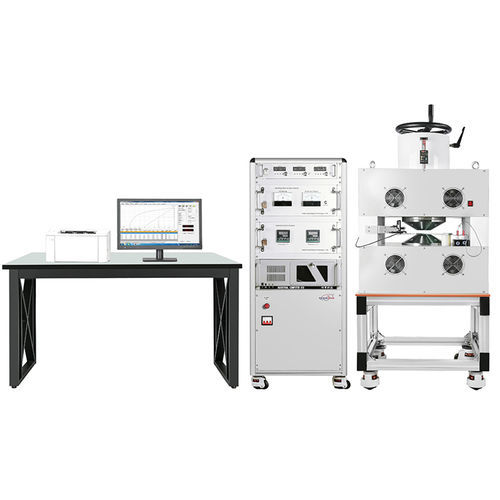

Sistema de medición remanencia DX-2012H series

intensidad del campo de saturaciónmagnéticoautomático

El sistema de medición de materiales magnéticamente duros es una plataforma de ensayo de imanes permanentes diseñada para medir parámetros de rendimiento magnético y producir bucles de histéresis BH y curvas de desmagnetización para una amplia gama de materiales de imanes permanentes. Materiales cubiertos:

• Materiales magnéticos permanentes de tierras raras (por ejemplo, NdFeB)
• Materiales magnéticos permanentes metálicos (por ejemplo, AlNiCo, FeCrCo)
• Materiales magnéticos permanentes de ferrita (por ejemplo, ferrita de bario, ferrita de estroncio)
• Otros tipos de imanes permanentes (microimanes en polvo, nanoimanes, imanes de plástico, imanes mecanizables)

Rendimiento magnético medido:

• Fuerza de campo de magnetización de saturación (Hmax)
• Remanencia (Br)
• Fuerza coercitiva (Hcb)
• Fuerza coercitiva intrínseca (Hcj)
• Producto de energía máxima ((BH)max)
• Permeabilidad de recuperación (μrec)
• Curva de histéresis y desmagnetización

Parámetros del sistema de medición de materiales magnéticamente duros (ejemplo: serie DX-2012H)

• Modelo de electroimán
  • DX-2012H130: DXT130
  • DX-2012H150: DXT150
  • DX-2012H200: DXT200
  • DX-2012H250: DXT250
• Fuente de alimentación de prueba
• DX-2012H130: 2kW
• DX-2012H150: 3kW
• DX-2012H200: 4kW
• DX-2012H250: 8kW

Configuración del flujómetro

DX-2012H130: One DX-210B

DX-2012H150: Dos DX-210B

Magnetómetro

• Todas las variantes listadas: DX-210H

Tarjeta de adquisición de datos

PC6616

Software de medición

HMTest (funciones parciales) - algunas variantes: HMTest (todas las funciones)

Ordenador e impresora

Ordenador Dell Dimension E-520n + impresora láser HP1020

Muestra estándar

Se suministra una muestra estándar de AlNiCo

Bobina fija

DX-2012H130: Una bobina B

DX-2012H150: Una bobina J

DX-2012H200: Bobina J + bobina H

DX-2012H250: Bobina en J + bobina en H

Categoría de la muestra de ensayo

• DX-2012H130: AlNiCo, Ferrita
• DX-2012H150 / 200 / 250: AlNiCo, Ferrita, NdFeB (y para modelos más grandes también SmCo)

Tamaño de la probeta (ejemplos de muestras redondas)

• DX-2012H130: Diámetro 3-100 mm; Espesor 3-50 mm
• DX-2012H150: General magnético permanente 3-60 mm (H3 ~ 50 mm); tierras raras 5-20 mm (H5 ~ 15 mm)
• DX-2012H200: General magnético permanente 3-90 mm (H3 ~ 50 mm); tierras raras 5-30 mm (H5 ~ 20 mm)
• DX-2012H250: General magnético permanente 3-120 mm (H3 ~ 50 mm); tierras raras 5-50 mm (H5 ~ 30 mm)

Características / especificaciones técnicas:

• Fabricante: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.)
• Serie del producto / modelo: DX-2012H (variantes: DX-2012H130, DX-2012H150, DX-2012H200, DX-2012H250)
• Salidas de medición primarias: Br, Hcb, Hcj, (BH)max, Hmax, μrec, bucle de histéresis BH, curva de desmagnetización
• Componentes de hardware típicos: electroimán (serie DXT), fluxómetro(s) DX-210B, magnetómetro DX-210H, tarjeta de adquisición de datos PC6616
• Software de control y análisis: HMTest (parcial/todas las funciones según configuración)
• Incluye: muestra estándar de AlNiCo, bobinas fijas (B/J/H según configuración), ordenador e impresora (Dell + HP) en paquete estándar
