Cámara cero gauss para prueba en laboratorio de campo débil DXGE-30S

Resumen
El sistema de compensación del campo geomagnético DXGE-30S compensa en tiempo real las fluctuaciones del campo geomagnético para proporcionar entornos magnéticos controlados en rango de nT. Puede generar un entorno magnético cero de 10 nT en condiciones geomagnéticas y producir campos de gradiente de 1 nT o 0,1 nT en una sala o cilindro de blindaje. Permite además crear perfiles de campo definidos por el usuario para experimentos científicos y simular cambios geomagnéticos. Recomendado para aeroespacial, defensa, laboratorios de investigación y universidades que requieren control preciso del campo.

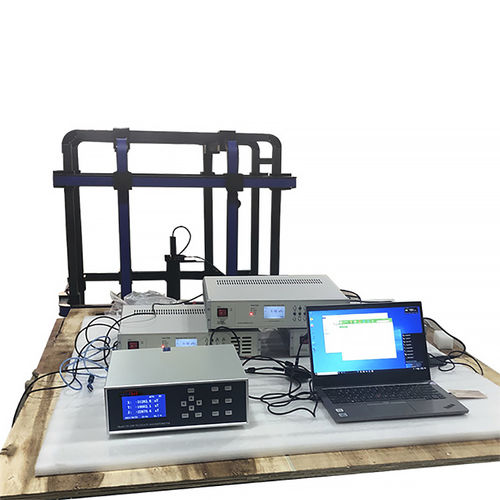

Composición del sistema

• Dispositivo generador de flujo magnético: conjunto de bobinas Helmholtz tridimensionales con tres fuentes de alimentación correspondientes (una por eje) para generar el campo magnético uniforme requerido.
• Bobinas tridimensionales: bobina dedicada por cada eje; una sonda fluxgate de alta precisión importada se coloca en el centro para retroalimentación en bucle cerrado y ajuste del campo.
• Retroalimentación y control: las señales de la sonda fluxgate son procesadas por el equipo anfitrión, que ajusta las corrientes de las fuentes de alimentación de alta precisión para lograr la compensación geomagnética y generar los perfiles de campo solicitados.
• Dispositivo de medida del campo magnético: medidor fluxgate DX-330F con sonda para medición en tiempo real en la región central uniforme y retroalimentación al controlador.

Indicadores de rendimiento del sistema

• Material del bastidor de la bobina: GFRP (polímero reforzado con fibra de vidrio) o aluminio aeronáutico.
• Opciones de uniformidad del campo central: mejor que 1 %, 0,5 %, 0,1 % o 0,05 % (configurable).
• Tamaño de la zona uniforme: seleccionable desde 50 mm hasta 3000 mm (personalizable).
• Intensidad del campo magnético central: 1–10 Gs (0–1 000 000 nT).
• Resolución de la sonda fluxgate: 0,1 nT o 1 nT seleccionable.
• Estabilidad de sesgo fluxgate: 5 nT (24 h, ΔT < 3°C).
• Resolución de corriente de la fuente: típ. 10 μA o 100 μA.
• Precisión de variación de corriente: 1/100000 o 1/50000.
• Paso de ajuste en entorno geomagnético: ~10 nT–20 nT.
• Diámetro medio de la bobina: según requisitos del cliente.

Bobina Helmholtz tridimensional (tabla de especificaciones)
Diámetro (m): 1 | 2 | 3 | 4 | 5
Rango de homogeneidad (cm): 25 | 50 | 75 | 100 | 125
Uniformidad: 0,01 | 0,01 | 0,01 | 0,01 | 0,01
Campo magnético (Gs): 1 | 5 | 10 | 15 | 20

Ejemplos (1 m) — Bobina Helmholtz tridimensional (parámetros de ejemplo)
Parámetro | Conjunto bobina X | Conjunto bobina Y | Conjunto bobina Z
Intensidad de campo: 110 μT ± 10 μT | 110 μT ± 10 μT | 110 μT ± 10 μT
Coeficiente B/I: 110 μT ± 10 μT/A | 110 μT ± 10 μT/A | 110 μT ± 10 μT/A
Resolución del campo magnético: 1,1 ± 0,1 nT | 1,1 ± 0,1 nT | 1,1 ± 0,1 nT
Corriente de servicio continua: 1 A | 1 A | 1 A
Corriente máxima instantánea: 2,1 A | 2,1 A | 2,1 A
Longitud lateral equivalente: 1126 mm | 1062 mm | 998 mm
Separación equivalente: 613 mm | 578 mm | 543 mm
Resistencia continua @20°C: 18,1 Ω ± 1,3 Ω | 16,1 Ω ± 1,1 Ω | 14,2 Ω ± 1,0 Ω
Inductancia eléctrica: ~64 mH | ~53 mH | ~43 mH
Peso: 102 kg | 102 kg | 102 kg

Datos de simulación
Se proporcionan imágenes de simulación y resultados numéricos que ilustran el comportamiento de las bobinas y la uniformidad del campo en la página del producto para apoyar la validación de diseño y la planificación experimental.

Especificaciones técnicas

• Modelo: DXGE-30S, sistema de blindaje analógico dinámico geomagnético.
• Función principal: compensación en tiempo real de las fluctuaciones del campo geomagnético para producir entornos magnéticos controlados en nT, incluyendo entorno cero de 10 nT y campos gradientes de 1 nT/0,1 nT.
• Aplicaciones: aeroespacial, defensa, institutos de investigación, universidades, caracterización de materiales y estudios de blindaje magnético.
• Materiales de las bobinas: GFRP o aluminio aeronáutico.
• Opciones de uniformidad: mejor que 1 %, 0,5 %, 0,1 % o 0,05 % en el centro (configurable).
• Tamaños de zona uniforme: 50 mm a 3000 mm (personalizable).
• Rango de campo central: 1–10 Gs (0–1 000 000 nT).
• Resolución fluxgate: 0,1 nT o 1 nT seleccionable.
• Estabilidad de sesgo fluxgate: 5 nT en 24 h (ΔT < 3°C).
• Precisión de la fuente de alimentación: típ. 10 μA o 100 μA.
• Precisión de variación: 1/100000 o 1/50000.
• Pasos de ajuste: ~10 nT–20 nT en entorno geomagnético.
• Diámetros disponibles: 1 m, 2 m, 3 m, 4 m, 5 m (otras tallas bajo pedido).
• Parámetros de ejemplo para la bobina de 1 m: campo ~110 μT ± 10 μT; B/I ~110 μT/A ± 10 μT/A; resolución ~1,1 ± 0,1 nT; corriente continua 1 A; pico 2,1 A; resistencia continua ~18,1 Ω ± 1,3 Ω; inductancia ~64 mH; peso ~102 kg por eje.
• Instrumento de medición: medidor DX-330F y sonda fluxgate para medición en tiempo real del campo central y retroalimentación en bucle cerrado.
• Control y retroalimentación: el equipo anfitrión procesa las señales de la sonda y controla las fuentes de alimentación de alta precisión para lograr el blindaje y los perfiles de campo requeridos.
