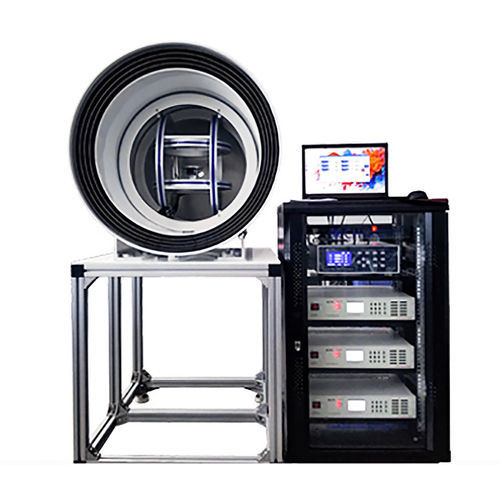

Cámara cero gauss para prueba en laboratorio de campo débil DXGE-30T

Descripción general

El sistema de blindaje de campo magnético nulo DXGE-30T proporciona un entorno controlado cercano a cero magnético con funciones integradas de generación y medida de campo magnético, destinado a investigación científica, ensayos industriales y aplicaciones médicas. Permite ensayar muestras dentro de una cavidad de casi cero campo o añadir bobinas para generar campos magnéticos definidos para experimentos y verificaciones de producción.

Características principales

• Diseñado para superar las limitaciones de las bobinas de compensación geomagnética Helmholtz tridimensionales convencionales, que no pueden anular completamente las fluctuaciones geomagnéticas en tiempo real.
• Cuando se equipa con un magnetómetro fluxgate de alta precisión, una fuente de alimentación lineal de alta precisión y una bobina Helmholtz tridimensional de diámetro igual, el sistema ofrece amplia capacidad de blindaje y generación de campo (ejemplo de sistema 0–100000 nT; especificación de bobina -1000000 nT a 1000000 nT).
• Generación y control independientes de los componentes X, Y y Z con precisión de 1 nT y resolución de ajuste de 1 nT.
• Aplicable a investigación de laboratorio, ensayos de producción industrial, experimentos vinculados a defensa y pruebas de dispositivos médicos.

Composición del sistema

• 1. Tubo de blindaje
  • Crea una cavidad cercana a cero magnético y reduce las perturbaciones magnéticas externas.
  • Blindaje de 4 capas: campo residual ≤ 10 nT; fluctuación magnética ≤ 1 nT.
  • Blindaje de 5 capas: campo residual ≤ 1 nT; fluctuación magnética ≤ 10 pT.
  • Blindaje de 6 capas: campo residual ≤ 1 nT; fluctuación magnética ≤ 1 pT.
• 2. Bobina circular tridimensional de diámetro igual
  • Rango de campo magnético de la bobina (especificación): -1000000 nT a 1000000 nT.
  • Volumen de campo uniforme: 100 × 100 × 100 mm³.
  • Uniformidad del campo magnético: mejor que < 1 %.
  • Construcción: hilo esmaltado de cobre libre de oxígeno; bastidor de bobina moldeado con precisión en GFRP; conectores en placas epoxi FR4 importadas.
• 3. Software de control para PC
  • Controla el grupo de bobinas de compensación geomagnética para eliminar la influencia geomagnética.
  • Controla el grupo de bobinas generadoras para producir los campos especificados dentro del área uniforme.
  • Opción de entrada externa para permitir el ajuste del campo mediante señales externas.
  • Modo de campo fijo para impedir que la muestra de ensayo altere el campo generado.
  • Registro en tiempo real de las variaciones del campo magnético con exportación de datos a tablas.
• 4. Fuente de corriente programable (fuente de alimentación)
  • Fuente de corriente continua de precisión con respuesta rápida, alta precisión y estabilidad a largo plazo; adecuada para cargas resistivas, inductivas y capacitivas.
• 5. Magnetómetro fluxgate
  • Los magnetómetros fluxgate de la serie Dexinmag miden campos magnéticos vectoriales débiles y de baja frecuencia con alta estabilidad, linealidad y precisión; salida totalmente digital.

Especificaciones técnicas

• Modelo de referencia típico: DXGE-30T.
• Precisión de generación del campo magnético (X, Y, Z): 1 nT; paso de ajuste: 1 nT.
• Opciones de blindaje y rendimiento: 4 capas (residual ≤ 10 nT, fluctuación ≤ 1 nT), 5 capas (residual ≤ 1 nT, fluctuación ≤ 10 pT), 6 capas (residual ≤ 1 nT, fluctuación ≤ 1 pT).
• Rango de campo de la bobina (dos rangos reportados): ejemplo a nivel de sistema 0–100000 nT; especificación de la bobina -1000000 nT a 1000000 nT.
• Volumen de campo uniforme de la bobina Helmholtz de diámetro igual: 100 × 100 × 100 mm³; uniformidad < 1 %.
• Materiales y construcción de la bobina: hilo esmaltado de cobre libre de oxígeno; bastidor GFRP moldeado con precisión; conectores FR4 epoxi.
• Control y datos: software PC con opción de entrada externa, modo de campo fijo, registro en tiempo real y exportación de datos.
• Equipamiento auxiliar: magnetómetro fluxgate de alta precisión y fuente de corriente lineal/programmable incluidos en el sistema completo.
