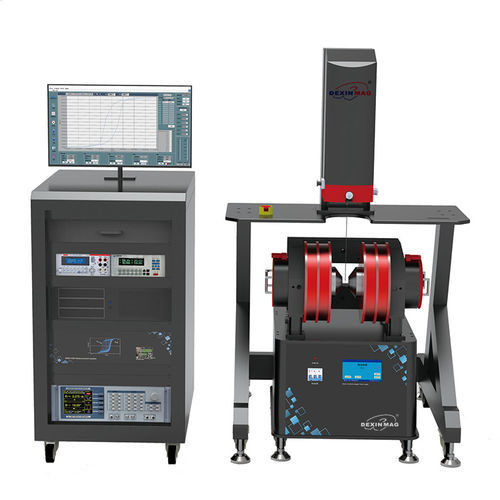

Magnetómetro de muestra vibrante DXV-8000 VSM

Resumen

El DXV-8000 VSM (magnetómetro de muestra vibrante) es un equipo de laboratorio diseñado para medir las propiedades magnéticas de una amplia gama de formas de muestra (películas delgadas, líquidos, polvos, muestras macizas). Está optimizado para películas multicapa y materiales con bajo momento magnético y admite módulos configurables de campo magnético y temperatura.

Muestras medibles y resultados de medida

• Muestras medibles: materiales magnéticos naturales, aleaciones particuladas, semiconductores magnéticos, películas magnéticas, materiales con efecto termomagnético, etc.
• Resultados de medida: curvas de magnetización, curvas de histéresis (M-H), momento magnético vs tiempo/temperatura/ángulo, temperatura de Curie, temperatura de transición superconductora (con opción de baja temperatura), mediciones FORC (first-order reversal curve).

Principales funciones

• Prueba de bucle de histéresis (M-H): obtención de fuerza coercitiva, magnetización remanente y momento magnético de saturación.
• Medición del momento magnético dependiente de la temperatura (M-T) incluyendo transición superconductora (opción baja temperatura) y temperatura de Curie (opción alta temperatura).
• Soporte para mediciones FORC.
• Rotación de muestra: rotación motorizada continua de 360° para mediciones dependientes del ángulo.
• Sensor de desplazamiento láser de alta precisión: resolución mínima 1 µm, capaz de detectar cambios de amplitud de 1 µm.
• Alta estabilidad de amplitud y centrado automático de la muestra con buena repetibilidad.
• Adquisición rápida de datos: momento magnético, campo magnético y temperatura pueden recopilarse continuamente en intervalos de 10 ms.
• Soporte para pruebas de momento magnético vectorial (opcional) para medir componentes vectoriales y materiales anisótropos.
• Opciones modulares: múltiples opciones de campo magnético y temperatura variable (electroimanes, criostatos, hornos de alta temperatura, termostatos integrados, bobina vectorial) para ampliar el rango de medida.
• Software: implementación en LabVIEW que facilita el uso y la creación de scripts personalizados.

Opciones de sistema y accesorios adicionales

• Opción de bobina vectorial: medición vectorial X e Y simultánea para materiales magnéticos anisótropos; compatible con medidas a baja y alta temperatura.
• Varillas de muestra estándar: compatibilidad con múltiples varillas diseñadas para películas delgadas, líquidos, polvos y muestras macizas.
• Otros accesorios (ejemplos): controlador de temperatura (termostato), bomba mecánica (pre‑vacío), bomba molecular (alto vacío), tanque de nitrógeno líquido con tubo de alimentación, tubo de alimentación para refrigeración, enfriador de agua (para enfriamiento del imán y equipo), varilla de muestra para alta temperatura, contenedores desechables para montaje de muestras.

Especificaciones técnicas

• Momento magnético — Rango de medida: 34×10^-9 emu ~ 10^3 emu
• Momento magnético — Estabilidad: ±0,05% / día
• Momento magnético — Repetibilidad: ±0,5%
• Momento magnético — Precisión: ±1%
• Momento magnético — Sensibilidad: 1×10^-7 emu
• Momento magnético — Ruido (10 s/pt RMS): 30 nemu
• Momento magnético — Ruido (10 s/pt P-P): 80 nemu
• Masa de muestra: 0 g – 10 g
• Amplitud de vibración: 5 mm – 10 mm
• Frecuencia de vibración: 55 – 85 Hz
• Piso de ruido medido (típico): en el nivel 10^-8 emu (ej.: 3×10^-8 emu a 10 s/punto; 23,9 nemu RMS medidos en intervalo de recolección de 10 s)
• Opciones de electroimán: electroimanes push-pull Dexinmag con 6 separaciones de polo fijas (7,5 mm, 12 mm, 20 mm, 25 mm, 28 mm, 50 mm) — modelos DXWDS-130 y DXWDS-225.
• Rendimiento del imán (temperatura ambiente): DXWDS-130 → 2.8 T; DXWDS-225 → 3.2 T
• Rendimiento del imán (opción baja temperatura): DXWDS-130 → 2.1 T; DXWDS-225 → 2.4 T
• Rendimiento del imán (opción alta temperatura): DXWDS-130 → 1.7 T; DXWDS-225 → 2.4 T
• Rendimiento del imán (mediciones alta & baja temperatura): DXWDS-130 → 2.1 T; DXWDS-225 → 2.6 T
• Precisión del imán: 1%
• Resolución del imán: 1 mOe
• Estabilidad del imán: 100 mOe
• Tasa de variación del campo magnético: hasta 10 000 Oe/s
• Criostato VSM (opciones): temp. mínima helio líquido 4.2 K; temp. mínima nitrógeno líquido 77.6 K; precisión control temperatura 0.1 K; resolución 0.001 K; ruido ~60 nemu; espacio de muestra 7 mm
• Horno VSM de alta temperatura: rango temperatura ambiente – 1273 K; precisión control temperatura 0.5 K; resolución 0.001 K; ruido ~100 nemu; espacio de muestra 7 mm
• Termostato integrado alta/baja temperatura VSM: rango 100 K – 950 K; precisión control temperatura 0.5 K; resolución 0.001 K; ruido 60–100 nemu; espacio de muestra 7 mm
• Adquisición de datos: intervalos de recolección continuos hasta 10 ms
• Rotación de muestra: 360° continua por motor
• Resolución del sensor de desplazamiento láser: 1 µm (mínima)
