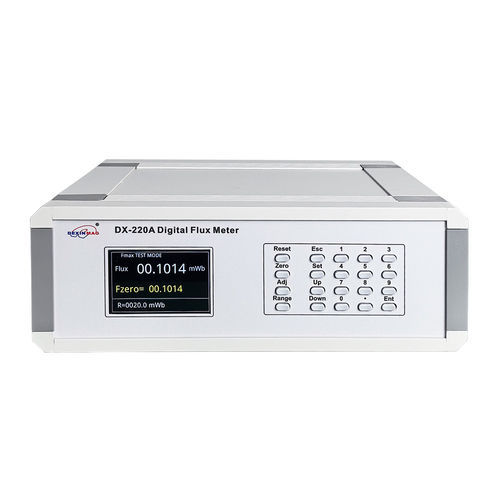

Flux¡metro digital DX-220A

El DX-220A es un fluxómetro digital de alta precisión diseñado para la medición y clasificación del flujo magnético en imanes permanentes, materiales magnéticos blandos y diversas fuentes de campo magnético. Integra un sistema de adquisición AD de 24 bits incorporado y funciones automatizadas para pruebas rápidas, repetibles y gestión automatizada de datos.

Resumen
Sistema de adquisición de datos AD de 24 bits de alta precisión desarrollado por Dexinmag con resolución de adquisición y visualización hasta una millonésima. Soporta medición de flujo magnético y clasificación automática por límites superior/inferior con indicación visible OK/NG. El equipo utiliza un algoritmo dinámico inteligente de ajuste de deriva y un método zero-first-then-test para eliminar el punto cero del flujo y simplificar la operación. Proporciona interfaces de comunicación automatizadas para flujos de trabajo de prueba con grandes volúmenes de datos y puede combinarse con software para PC opcional para almacenamiento masivo y sistemas de medición automatizados.

Características clave

• Pantalla TFT de color real grado médico de 3,5 pulgadas con visualización numérica de seis dígitos para mejor legibilidad y precisión
• Algoritmo dinámico inteligente de ajuste de deriva para compensación automática sin intervención manual
• Método zero-first-then-test para eliminar el punto cero del flujo magnético y mostrar directamente el valor del flujo
• Clasificación por límites superior e inferior con indicación visible OK/NG
• Interfaces de comunicación automatizadas para pruebas y clasificación rápidas y automatizadas
• Compatibilidad automática con múltiples bobinas y accesorios de medida sin reajuste de parámetros
• Interfaz USB Type-B estándar y software opcional para sistemas de medida automatizados y almacenamiento masivo de datos

Métodos de ensayo (resumen)
Colocaciones recomendadas: colocar muestras cilíndricas o placas magnéticas en la plataforma de muestra de modo que las líneas de campo pasen verticalmente a través de la bobina; para mediciones de bobinas o solenoides colocar la sonda longitudinal en el centro del solenoide y perpendicular a las líneas de campo. Se proporcionan imágenes y esquemas ilustrativos para la correcta posición de la sonda y las muestras.

Especificaciones técnicas

• Alimentación: AC 220V ±10%, 50/60Hz, 1A
• Modo de visualización: LCD TFT a color real, visualización de seis dígitos
• Dimensiones totales (A×F×H): 307 mm × 260 mm × 120 mm
• Peso: Aproximadamente 3,5 kg
• Entorno de funcionamiento: Temperatura 0℃ – 50℃; Humedad 40% – 85% RH
• Tiempo de equilibrio térmico: Conectar el dispositivo de entrada de señal y esperar ~20 minutos para estabilización de la deriva
• Rango de flujo magnético: 10 mWb / 20 mWb / 50 mWb / 100 mWb (cuatro rangos, ampliable)
• Resolución mínima: 0,1 µWb (aplicable en todo el rango)
• Ajuste de deriva: Ajuste automático inteligente de deriva (sin operación manual)
• Deriva integral: ≤1 µWb/min o 0,01%RG/min (según mayor)
• Precisión: ≤0,3%RD + 10 µWb (para ≥50% de la escala completa)
• Función de clasificación: Parámetros de clasificación por límites superior e inferior configurables
• Interfaz de comunicación: USB Type-B
• Interfaz automática: Interfaz sin soldadura tipo tope (opcional)
• Salida digital: Interfaz RS232C (opcional)
• Salida analógica: Correspondiente a plena escala ±10 V, interfaz sin soldadura tipo tope (opcional)
• Compatibilidad de software de medida: Windows XP, Windows 7, Windows 10 (32/64-bit)
• Observaciones: Las especificaciones del producto pueden actualizarse; prevalece el contrato o la hoja técnica
