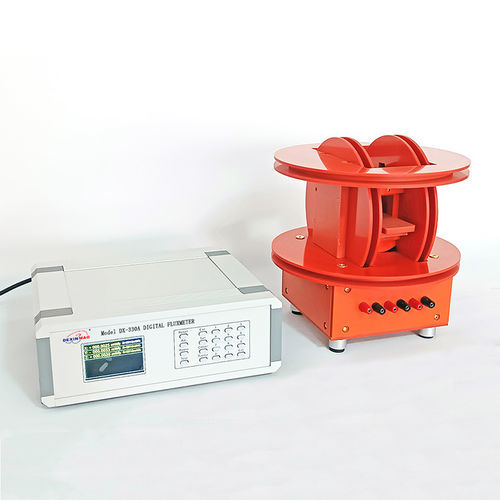

Flux¡metro para campo magnético DX-330A

digital

Resumen

El DX-330A es un fluxómetro digital tridimensional de precisión diseñado para medir flujo magnético y campos magnéticos. Está destinado a la investigación y análisis de imanes permanentes y materiales magnéticos blandos, y a aplicaciones de medición en serie cuando se utiliza con software para PC.

Características clave

• Alta resolución de adquisición y visualización: pantalla de 6 dígitos en TFT a color de 3,5 pulgadas para lecturas precisas.
• Ajuste inteligente automático de deriva sin intervención manual.
• Método "cero primero y luego prueba" para eliminar el punto cero del flujo magnético; visualización directa de los valores de flujo para una operación sencilla.
• Funciones integradas de ordenación con límites superior e inferior y resultados OK/NG para control de calidad.
• Interfaces de comunicación automatizadas para permitir pruebas y ordenaciones rápidas y automatizadas.
• Compatibilidad automática con múltiples bobinas y accesorios de medición sin reconfiguración de parámetros.
• Interfaz USB Type-B estándar y software opcional para formar un sistema de medida automatizado con almacenamiento masivo de datos.
• Tres canales de medición simultánea.

Métodos de ensayo

• Medición de flujo de cilindro: colocar la muestra en la base de muestras asegurando que las líneas del campo magnético atraviesen verticalmente la bobina.
• Medición de flujo de placa magnética: colocar la muestra en la base de muestras asegurando que las líneas del campo magnético atraviesen verticalmente la bobina.
• Medición de bobina (sonda longitudinal): colocar la sonda longitudinal en el área central del solenoide para la medición.

Especificaciones técnicas

• Alimentación: CA 220 V ±10 %, 50/60 Hz, 1 A
• Pantalla: TFT a color de 3,5 pulgadas, visualización de seis dígitos
• Dimensiones totales (An × Fn × Al): 307 mm × 260 mm × 120 mm
• Peso: aproximadamente 3,5 kg
• Entorno: temperatura 0℃–50℃; humedad 40%–85% HR
• Tiempo de equilibrio térmico: conectar el dispositivo de entrada de señal y esperar aproximadamente 20 minutos para que la deriva se estabilice
• Rangos de flujo X: 10 mWb / 20 mWb / 50 mWb / 100 mWb (cuatro rangos, ampliable)
• Rangos de flujo Y: 10 mWb / 20 mWb / 50 mWb / 100 mWb (cuatro rangos, ampliable)
• Rangos de flujo Z: 10 mWb / 20 mWb / 50 mWb / 100 mWb (cuatro rangos, ampliable)
• Resolución mínima: 0,1 µWb (aplicación de rango completo)
• Ajuste de deriva: ajuste automático inteligente (sin operación manual)
• Número de canales: tres canales (medición simultánea posible)
• Deriva integral: ≤ 1 µWb/min o 0,01% RG/min (usar el valor mayor)
• Precisión: ≤ 0,3% RD + 10 µWb (≥ 50% de la escala máxima)
• Función de clasificación: establecer parámetros de clasificación por límites superior e inferior
• Interfaz de comunicación: puerto USB Type-B
• Interfaz automática: conector tipo butt (sin soldadura) opcional
• Salida digital: interfaz RS232C (opcional)
• Salida analógica: ±10 V correspondient a plena escala, conector tipo butt (opcional)
• Software de medición: disponible para Windows XP, Windows 7, Windows 10 (32/64 bits)
• Notas: RD indica el valor leído; RG es el valor de rango actual. Las especificaciones del producto pueden actualizarse; prevalecerán los datos/contratos reales.
