Magnetómetro 3 ejes DX-820

USBdigital

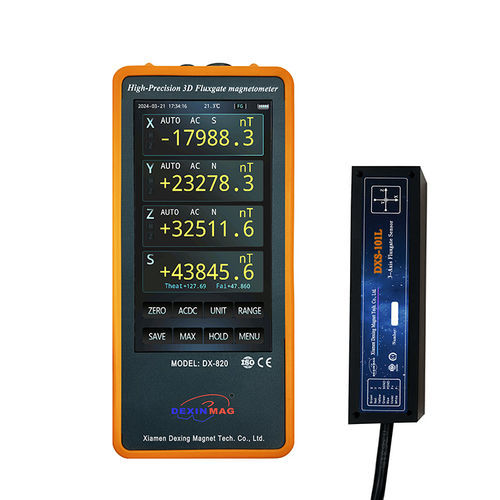

El DX-820 es un magnetómetro fluxgate triaxial portátil diseñado para la medición de campos magnéticos débiles a nivel nT en investigación científica y ensayos industriales. Integra una sonda fluxgate triaxial ultrasensible, circuitería avanzada de adquisición analógica/digital y una interfaz con pantalla táctil capacitiva para uso eficiente en campo y laboratorio.

Características clave

• Pantalla táctil capacitiva con retroiluminación ajustable
• Medición de campo magnético AC/DC
• Algoritmo de corrección de ortogonalidad
• Resolución de lectura de 5¾ dígitos
• Conmutación de rango inteligente (automática)
• Análisis FFT con visualización del espectro
• Pantalla bilingüe (chino e inglés)
• Reconocimiento inteligente de la sonda
• Conmutación alta/baja velocidad
• Visualización de valores medidos y curvas (3D y por eje)
• Visualización en coordenadas esféricas (vector y ángulos de inclinación/deflexión)
• Salida analógica de 3 canales (BNC)
• Visualización de valores extremos/máximos y retención de pico
• Ruido del sensor ultra bajo
• Detección por umbral con modos de alarma 3D (Ninguno / Dentro del rango / Fuera del rango)
• Almacenamiento de datos (único/continuo), retorno de llamada y exportación
• Comunicación USB-C (TYPE-C); conjunto de instrucciones general compatible con LabVIEW

Funciones e interfaz de usuario

• La interfaz de medición muestra: valor de campo magnético 3D, valor vectorial, ángulo de deflexión/inclinación, rango, modo AC/DC, dirección del campo, unidad, hora, ID de sonda y nivel de batería
• Botones táctiles para puesta a cero, conmutación AC/DC, cambio de unidad, cambio de rango, guardado de datos, visualización max/min, retención de pantalla y menú
• Ajustes del menú: configuración de umbrales, información de versión, visualización de curvas, ajustes de comunicación, configuración del equipo, calibración, guardar/ver
• Función de curva: curvas temporales tridimensionales, visualización por eje, detección de picos y FFT (0–2048 Hz) con magnitud/frecuencia de pico
• Software PC host: monitorización en tiempo real, grabación/plotting, calibración automática de la sonda, auto-cero, auto-rango, alarmas por umbral y ajustes de tiempo/brillo

Aplicaciones

• Monitorización del campo magnético ambiental terrestre, campos magnéticos de laboratorio y espaciales
• Calibración de blindajes magnéticos y fuentes de campo
• Detección de campos magnéticos débiles en prospección geológica y sistemas de perforación petrolífera
• Medición de atenuación y efectividad de blindajes magnéticos y salas apantalladas magnéticamente
• Ensayos de momento dipolar y campo remanente de equipos satelitales
• Estándares de calibración para magnetómetros fluxgate y magnetorresistivos y otros sensores
• Monitorización de precursores sísmicos, observación volcánica y trabajos geofísicos/ambientales similares
• Levantamientos magnéticos aéreos y marinos; investigación de campos magnéticos débiles en ciencias biológicas

Especificaciones técnicas

• Modelo: DX-820 (magnetómetro fluxgate triaxial portátil)
• Opciones de sonda y rangos: seleccionable ±100 μT y ±1000 μT
• Unidades de visualización: nT, μT, mGs
• Resolución: 0,1 nT
• Precisión: DC ≤ 0,5 % RDG; AC ≤ 1 % RDG
• Ancho de banda del host: 50 kHz
• Frecuencia de respuesta: ≤ 2 kHz
• Ruido del sensor: 10 a ≤20 pTrms/√Hz a 1 Hz
• Error de ortogonalidad 3D: < 1°
• Histéresis: < 2 nT a 1 × escala completa
• Coeficiente de temperatura del error: ±1 nT/℃ (un rango) y ±10 nT/℃ (rango extendido)
• Puesta en marcha / escalado: capacidad de escalado en 15 minutos
• Rangos AC (≤100 Hz): ±100 μT / ±1000 μT
• AC (>100 Hz) (RMS): ±50 μT (RMS) / ±500 μT (RMS)
• Dimensiones (unidad principal): 195 mm × 90 mm × 40 mm
• Tamaño de la sonda (estándar): 24 mm × 24 mm × 109 mm; sonda miniatura: 20 mm × 20 mm × 20 mm (para mediciones en espacios confinados)
• Pantalla: pantalla táctil capacitiva de 5 pulgadas, resolución 720 × 1280
• Interfaz analógica: BNC (puerto de salida analógica de 3 canales)
• Comunicación: TYPE-C (USB-C)
• Alimentación: batería de litio incorporada
• Consumo: 4,2 W
• Funcionamiento continuo (batería): ~3,5 horas
• Sonda adaptadora (estándar): sensor fluxgate 3D DXS-101L
• Peso de la unidad principal: 362,8 g
• Software compatible: software de lectura de datos para PC con registro/plotting, calibración automática de la sonda, transmisión serial en tiempo real y consulta por instrucción fija
