Magnetómetro digital CTM-6W

Resumen

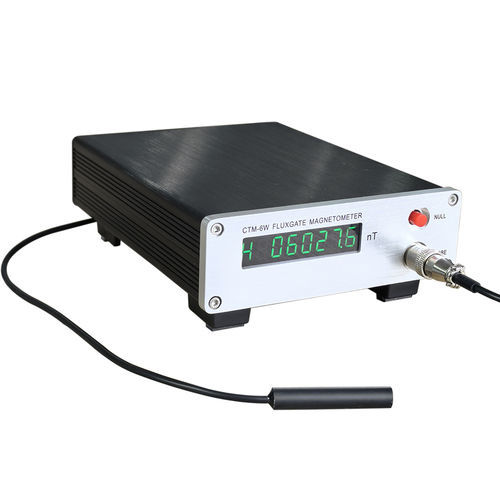

El CTM-6W es un magnetómetro fluxgate portátil de componente único para la medición de campos magnéticos continuos débiles. Usos típicos: ensayo de dispositivos de apantallamiento magnético, medición de campos generados por bobinas de medida, magnetismo residual de materiales y medición directa de las componentes del campo magnético terrestre con resolución de seis dígitos. El equipo puede emitir datos por interfaz RS-232 y está pensado para uso de campo y calibración de sensores de baja precisión.

Indicadores principales de rendimiento del CTM-6W

• Rango de medida: ± 99999.9 nT (1 Gs)
• Resolución: 0.1 nT (visualización 6 dígitos)
• Ruido estático: < 0.2 nT (p-p)
• Sesgo magnético residual: < 10 nT
• Precisión: 0.05% ± 10 nT
• Pantalla: LED, 6 dígitos
• Salida: RS232 con aislamiento óptico, ASCII
• Compensación cero: tecla Zero en el panel frontal (sitúa cualquier punto del rango a cero)
• Tiempo de calentamiento: 15 min
• Alimentación: batería de litio 12 V interna o cargador externo
• Dimensiones de la sonda: Φ8 mm × 50 mm; chasis: 130 × 170 × 55 mm
• Autonomía de la batería: ~15 horas continuas

Instrucciones y operación

• Inserte la sonda en el conector delantero y encienda el equipo (panel trasero). La pantalla muestra el campo axial de la sonda (p. ej. H-98765.4 nT; un signo “-” indica dirección opuesta).
• Pulse la tecla Zero para mostrar P 00000.0 — esto compensa la lectura a cero para medir pequeñas variaciones respecto a un valor base. Pulse de nuevo para cancelar.
• Interfaz RS232 (panel trasero): conector estándar de 9 pines; comunicación asíncrona 8 bits, 8 bits de datos, sin paridad, 1 bit de parada; velocidad 19200 baudios; salida ASCII. Enviar 's' para iniciar transmisión y 'q' para detener.
• La batería interna ofrece ~15 horas de funcionamiento continuo. Cuando la batería se agota, la pantalla se apaga. El cargador suministrado se conecta en la toma trasera para cargar la batería y puede alimentar el equipo durante la carga (incluso con el equipo apagado).

Ejemplo de aplicación
Para medir el campo axial débil dentro de un tubo de apantallamiento magnético con un magnetómetro de componente único: coloque la sonda con su eje coincidente con el eje del tubo y registre la lectura B1; gire la sonda 180° y registre B2 (incluyendo el signo). Campo en el tubo = (B1 - B2) / 2. Cero del instrumento (residuo) = (B1 + B2) / 2.

Precauciones

• Manipule la sonda y el chasis con cuidado; evite apretar, golpes o caídas.
• Mantenga la sonda alejada de campos magnéticos fuertes para evitar su magnetización.
• La sonda y el chasis forman un conjunto emparejado y deben usarse juntos.
• Utilice únicamente el cargador dedicado suministrado con el instrumento.
• Para conservar la batería, recargar al menos una vez al mes si no se usa.

Especificaciones técnicas

• Modelo: CTM-6W (magnetómetro fluxgate portátil)
• Rango de medida: ± 99999.9 nT (1 Gs)
• Resolución: 0.1 nT (visualización 6 dígitos)
• Ruido estático: < 0.2 nT (p-p)
• Sesgo magnético residual: < 10 nT
• Precisión: 0.05% ± 10 nT
• Pantalla: LED, 6 dígitos
• Salida: RS232 con aislamiento óptico, ASCII
• Parámetros serie: 19200 baudios, 8 bits de datos, sin paridad, 1 bit de parada
• Compensación cero: tecla Zero en el panel frontal
• Tiempo de calentamiento: 15 minutos
• Alimentación: batería de litio 12 V interna o cargador externo; el cargador puede alimentar el equipo y cargar la batería cuando el equipo está apagado
• Autonomía batería: ~15 horas continuas
• Dimensiones sonda: Φ8 mm × 50 mm
• Dimensiones chasis: 130 × 170 × 55 mm
