Amplificador de alta tensión DXAM series

de potenciade tensióndigital

Resumen

La serie DXAM de amplificadores de alta tensión es un amplificador AC/DC para laboratorio, diseñado para amplificar señales de entrada y entregar una salida de alta tensión controlada a cargas especificadas dentro de límites de distorsión definidos. Es compatible con generadores de señal estándar y se utiliza en bancos de ensayo y entornos de I+D.

Principio de funcionamiento del amplificador de alta tensión

El amplificador convierte una tensión de entrada en una forma de onda de salida de alta tensión adecuada para el accionamiento de cargas de alta tensión y cargas capacitivas, con soporte de funcionamiento en cuatro cuadrantes y capacidad de polarización en continua según el modelo.

Características principales

• Salida en cuatro cuadrantes para cargas capacitivas y cargas complejas
• Sistema de lazo cerrado para alta precisión y salida estable
• Protección contra cortocircuitos y sobrecargas para seguridad del equipo
• Salida estable apta para aplicaciones de fuente de alimentación programable
• Bajo ruido de salida para mediciones de muy alta precisión
• Ganancia de tensión ajustable digitalmente y, en modelos seleccionados, presets de ganancia programables/almacenables

Aspectos destacados de la serie

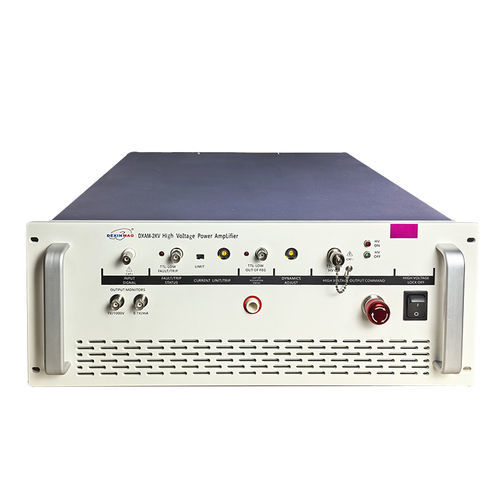

• DXAM-2KV: Salida diferencial hasta 1600 Vp-p (±800 Vp); ganancia ajustable digitalmente con guardado en un clic; salida ajustable síncrona de doble canal.
• DXAM-4KV: Optimizado para amplificación AC y DC; rendimiento equilibrado para aplicaciones de laboratorio de tensión media.
• DXAM-10KV: Amplificación DC/AC de alta tensión con ganancia ajustable numéricamente y capacidad de polarización DC para ensayos avanzados.

Especificaciones técnicas

• Modelos: DXAM-4KV; DXAM-10KV (serie DXAM)
• Rango de tensión de salida: DXAM-4KV = 0 a ±4 kV DC o pico AC; DXAM-10KV = 0 a ±10 kV DC o pico AC
• Rango de corriente de salida: DXAM-4KV = 0 a ±10 mA DC o pico AC; DXAM-10KV = 0 a ±40 mA DC o pico AC
• Rango de tensión de entrada: 0 a ±10 V DC o pico AC (aplica a los modelos)
• Resistencia de entrada: 25 kΩ
• Ganancia de tensión DC: DXAM-4KV = 400 V/V; DXAM-10KV = 1000 V/V
• Precisión de ganancia DC: Mejor que 0,2% de la escala completa
• Offset de tensión DC: DXAM-4KV = por debajo de ±1 V; DXAM-10KV = por debajo de ±2 V
• Ruido de salida: DXAM-4KV menor de 30 mV rms; DXAM-10KV menor de 40 mV rms
• Velocidad de conversión (10% a 90%): DXAM-4KV mayor de 1000 V/µs; DXAM-10KV mayor de 750 V/µs
• Ancho de banda small-signal (-3 dB): Mejor que 10 kHz
• Ancho de banda large-signal (-3 dB): DXAM-4KV mejor que 20 kHz; DXAM-10KV mejor que 5 kHz
• Polarizado DC: Soportado (los modelos admiten polarización DC)
• Capacitancia de salida interna: 300 pF (salida de alta tensión)
• Límite automático de potencia: Protege el amplificador en caso de sobrecarga
• Estabilidad: Deriva en el tiempo menor de 100 ppm/h (no acumulativa); deriva con la temperatura menor de 120 ppm/°C
• Relación monitorización de tensión: DXAM-4KV = 1 V por 400 V; DXAM-10KV = 1 V por 1000 V
• Ruido monitorización de tensión: Menor de 20 mV rms
• Precisión monitorización de tensión: Mejor que 0,5% de la escala completa
• Relación monitorización de corriente: DXAM-4KV = 1 V por 4 mA; DXAM-10KV = 1 V por 2 mA
• Ruido monitorización de corriente: DXAM-4KV = 10 V rms; DXAM-10KV = 12 V rms
• Precisión DC monitorización de corriente: Mejor que 2% de la escala completa
• Interfaz de salida de alta tensión: DXAM-4KV = conector coaxial MHV; DXAM-10KV = conector de alta tensión
• Alimentación requerida: AC 220 V, 50/60 Hz

Aplicaciones

• Ensayos MEMS y microactuadores
• Pruebas y excitación de transductores ultrasónicos
• Generación de campos electromagnéticos y ensayos de materiales
• Investigación y prototipos de transmisión de energía inalámbrica
• Ensayos electrónicos experimentales y actividades de I+D

Pedidos y soporte

Contacte con nuestro equipo comercial para opciones de configuración, polarización DC personalizada, selección de conectores y paquetes de calibración/mantenimiento. Proporcione las características de la carga y del generador de señal para recibir la mejor recomendación.
