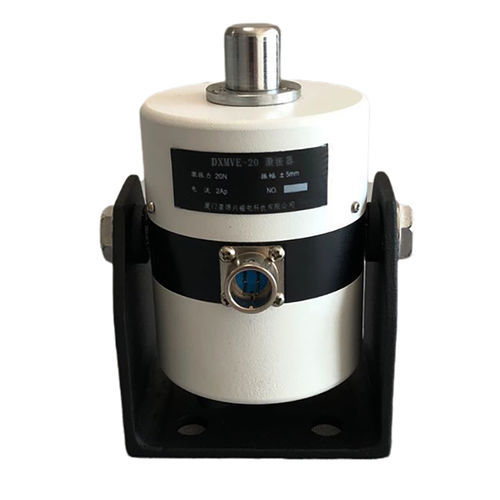

Excitador electrodinámico DXEV series

Descripción del producto
La serie DXEV de excitadores de vibración electromagnéticos es un actuador cuya fuerza de salida es proporcional a la corriente en su bobina. Ofrece respuesta rápida, gran recorrido y alta linealidad, y está diseñada para una instalación e integración sencillas en bancos de ensayo industriales y sistemas activos de control de vibraciones.

Aplicaciones

• Aislamiento activo de vibraciones y amortiguación activa
• Simulación de fuentes de vibración
• Plataformas X-Y y plataformas con seis grados de libertad
• Ensayos de vibración para aeronaves, cohetes, automóviles, buques, trenes, máquinas-herramienta, puentes, presas y edificios
• Ensayos de fatiga de piezas y componentes; tratamiento de envejecimiento por vibración

Resumen
La serie es compacta y ligera, con alta eficiencia, baja distorsión y bajo consumo de energía. Es adecuada para tareas de posicionamiento de alta precisión, control de vibraciones de alto rendimiento y ensayos de laboratorio o en campo que requieran salida de fuerza lineal y respuesta dinámica rápida.

Especificaciones técnicas

• Nombre de la serie: DXEV series
• Modelos y parámetros:
  • DXEV-20
    • Fuerza excitadora máxima (N): ≥20 N
    • Rango de banda (Hz): 0-5000 Hz
    • Amplitud máxima (mm): +5 mm
    • Constante de fuerza (N/A): ≥8
    • Corriente pico máxima (A): 2.5 A
    • Temperatura de trabajo: -30℃ - 70℃
    • Humedad de trabajo: ≤95% R.H
    • Peso (Kg): 1 Kg
    • Dimensiones (mm diámetro x altura): Φ65 x 82.5
    • Amplificador de potencia opcional: DXACP-20
  • DXEV-50
    • Fuerza excitadora máxima (N): ≥50 N
    • Rango de banda (Hz): 0-3000 Hz
    • Amplitud máxima (mm): +5 mm
    • Constante de fuerza (N/A): ≥16
    • Corriente pico máxima (A): 3 A
    • Temperatura de trabajo: -30℃ - 70℃
    • Humedad de trabajo: ≤95% R.H
    • Peso (Kg): 3.5 Kg
    • Dimensiones (mm diámetro x altura): Φ109 x 133
    • Amplificador de potencia opcional: DXACP-50
  • DXEV-200
    • Fuerza excitadora máxima (N): ≥200 N
    • Rango de banda (Hz): 0-2000 Hz
    • Amplitud máxima (mm): ±10 mm
    • Constante de fuerza (N/A): ≥8
    • Corriente pico máxima (A): 25 A
    • Temperatura de trabajo: -30℃ - 70℃
    • Humedad de trabajo: ≤95% R.H
    • Peso (Kg): 15.5 Kg
    • Dimensiones (mm diámetro x altura): Φ190 x 175
    • Amplificador de potencia opcional: DXACP-200C
  • DXEV-500
    • Fuerza excitadora máxima (N): ≥500 N
    • Rango de banda (Hz): 0-2000 Hz
    • Amplitud máxima (mm): ±10 mm
    • Constante de fuerza (N/A): ≥16
    • Corriente pico máxima (A): 32 A
    • Temperatura de trabajo: -30℃ - 70℃
    • Humedad de trabajo: ≤95% R.H
    • Peso (Kg): 28 Kg
    • Dimensiones (mm diámetro x altura): Φ190 x 245
    • Amplificador de potencia opcional: DXACP-500G
  • DXEV-1000
    • Fuerza excitadora máxima (N): ≥1000 N
    • Rango de banda (Hz): 0-800 Hz
    • Amplitud máxima (mm): ±10 mm
    • Constante de fuerza (N/A): ≥16
    • Corriente pico máxima (A): 64 A
    • Temperatura de trabajo: -30℃ - 70℃
    • Humedad de trabajo: ≤95% R.H
    • Peso (Kg): 88 Kg
    • Dimensiones (mm diámetro x altura): Φ260 x 360
    • Amplificador de potencia opcional: DXACP-1000
