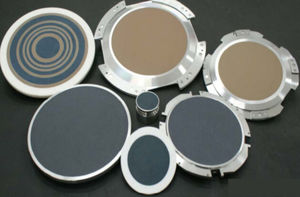

Prensa de vacío de cerámica

de piezas para procesarpara rectificadopara metrología

Resumen del producto
En la fabricación de semiconductores, óptica y electrónica de alta precisión, el sujeción estable de piezas y el traslado sin daños son críticos. Las ventosas porosas metálicas tradicionales presentan limitaciones en uniformidad, limpieza y estabilidad a largo plazo. La nueva generación de ventosas microporosas compuestas cerámica-metal integra una capa de adsorción de cerámica microporosa de alto rendimiento sobre una brida metálica para optimizar el rendimiento funcional y la resistencia estructural.

01 Papel clave de la superficie de adsorción cerámica microporosa
La superficie de adsorción utiliza cerámicas microporosas de alúmina (Al2O3) de alta pureza o carburo de silicio (SiC), sinterizadas con precisión para formar una estructura microporosa uniformemente distribuida. Esto permite:

• Distribución uniforme de la presión de vacío para evitar concentraciones de esfuerzo locales
• Sujeción estable y sin rayaduras para obleas, vidrio y sustratos de película delgada
• Alta limpieza de superficie para reducir el riesgo de contaminación por partículas

02 Diseño de refuerzo estructural de la brida metálica
La capa cerámica microporosa se une a la brida metálica mediante soldadura fuerte en alto vacío, formando una unidad de adsorción integrada. La brida metálica aporta:

• Alta resistencia mecánica y resistencia a impactos
• Mejor compatibilidad de instalación e interfaz
• Rutas de sellado optimizadas para reducir el riesgo de fugas

03 Análisis comparativo entre ventosas metálicas porosas tradicionales y ventosas compuestas cerámica-metal

• Uniformidad de poros: Las ventosas metálicas presentan grandes desviaciones y distribución desigual provocando diferencias locales de presión; las superficies microporosas cerámicas ofrecen una disposición uniforme de microporos y presión negativa homogénea en toda la superficie
• Limpieza de superficie: Las superficies metálicas se oxidan y desprenden partículas, con riesgo de contaminación; las superficies cerámicas son químicamente inertes sin precipitación de impurezas, aptas para ambientes de alta limpieza
• Resistencia al desgaste: Los metales tienen menor dureza superficial y pueden desgastarse o deformarse bloqueando poros; las superficies cerámicas, de alta dureza, resisten el desgaste y el envejecimiento, alargando la vida útil
• Adaptabilidad de la pieza: Las superficies metálicas pueden rayar láminas finas y obleas provocando deformaciones; las superficies cerámicas lisas permiten sujeción sin daños, compatibles con piezas delgadas de precisión
• Estabilidad estructural: Las ventosas metálicas pueden deformarse y tener fugas bajo operación intensiva; la estructura compuesta cerámica-metal integrada ofrece alta resistencia a impactos y hermeticidad
• Escenarios de aplicación: Las ventosas metálicas son adecuadas para procesamiento general y producción masiva con restricción de costes; los compuestos cerámica-metal se diseñan para procesos de alta precisión en semiconductores, óptica y electrónica de alta gama

04 Valor de aplicación en fabricación de precisión
Las ventosas microporosas compuestas cerámica-metal se utilizan en:

• Manipulación y alineación de obleas semiconductoras
• Procesamiento de sustratos para pantallas planas (LCD/OLED)
• Fijación para rectificado y pulido de lentes ópticas
• Procesos de alta precisión de cerámica y materiales de película delgada

Conclusión
Con el avance de la fabricación de semiconductores y la producción de precisión, la tecnología de agarre por vacío evoluciona hacia estructuras compuestas cerámicas. Las ventosas microporosas compuestas cerámica-metal combinan diseño de materiales y estructura para ofrecer soluciones de adsorción más estables y limpias en procesos de alta precisión.

Características técnicas / especificaciones

• Material de adsorción: cerámica microporosa de alúmina alta pureza (Al2O3) o carburo de silicio (SiC)
• Fabricación: sinterizado preciso para lograr una estructura microporosa uniforme
• Estructura compuesta: superficie funcional cerámica unida a brida metálica mediante soldadura fuerte en alto vacío
• Beneficios clave: distribución uniforme del vacío, alta limpieza superficial, sujeción sin rayaduras, alta resistencia al desgaste
• Funciones de la brida metálica: refuerzo mecánico, resistencia a impactos, compatibilidad de instalación/interfaz, rutas de sellado optimizadas
• Aplicaciones típicas: manipulación de obleas, procesamiento de sustratos LCD/OLED, fijación de lentes ópticas, procesamiento de películas delgadas y cerámica
