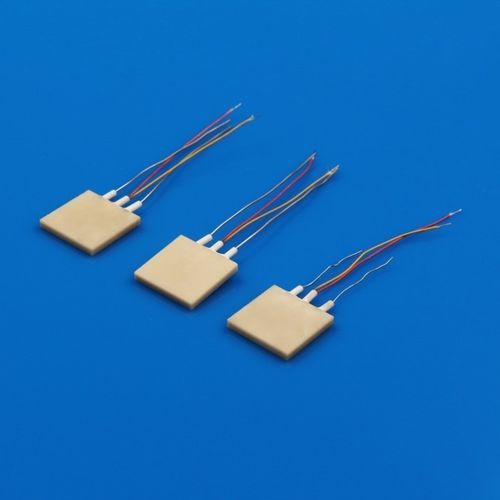

Elemento calefactor plano Aluminum Nitride Ceramic Heater

en placasde cerámicanitruro de aluminio

Resumen
El elemento calefactor cerámico de nitruro de aluminio (AlN) desarrollado por INNOVACERA ofrece calentamiento muy rápido mediante cerámicas AlN y una vida útil adecuada para diversos entornos de uso. Está diseñado para integrarse como componente calefactor de valor añadido en sistemas y equipos industriales.

Características del producto

• Propiedades térmicas: Conductividad térmica 150 W/mK; Coeficiente de expansión térmica 4,5 ppm/°C
• Propiedades físicas: Densidad 3,2 g/cm³; Dureza 1050 Hv@500g; Resistencia a la flexión >250 MPa
• Características eléctricas: Rango de tensión nominal 12–240 V; Capacitancia 8.9; Tensión de aislamiento 15 kV/mm

Características
El calefactor puede suministrarse con un termopar tipo K integrado opcional para medición directa de temperatura, mejorando la capacidad de respuesta durante ciclos térmicos rápidos y facilitando un control y monitorización seguros.

Calentamiento y enfriamiento rápidos
La alta conductividad térmica del sustrato AlN permite cambios de temperatura rápidos. Las propiedades del material y un diseño de alta densidad de potencia soportan tasas de incremento térmico de hasta 150°C/s.

Rendimiento eléctrico
Se mantienen buenas propiedades de aislamiento y resistencia a la tensión a temperaturas elevadas, lo que garantiza un funcionamiento fiable en entornos eléctricos exigentes.

Especificación
Dimensiones (L×T) [mm] | Tensión [V] | Potencia [W] | Densidad de potencia [W/cm²] | Valor de resistencia [Ω]
12.0 × 2.5 | 100-200 | 45/100 | 31/69 | 222/400
19 × 2.5 | 110-200 | 155 ±10% | – | 78
20.0 × 2.5 | 100-200 | 100 | 25 | 100/400
25.0 × 2.5 | 100-200 | 150-600 | 24-96 | 67
50.0 × 2.5 | 100-200 | 400-1600 | 16-64 | 25
Personalización | – | – | – | –

Aplicaciones

• Fabricación de semiconductores
• Industria automotriz
• Equipos médicos
• Máquinas de embalaje
• Industria ferroviaria

Especificaciones técnicas

• Material: Nitruro de aluminio (AlN)
• Conductividad térmica: 150 W/mK
• Coeficiente de expansión térmica: 4,5 ppm/°C
• Densidad: 3,2 g/cm³
• Dureza: 1050 Hv@500g
• Resistencia a la flexión: >250 MPa
• Rango de tensión nominal: 12–240 V
• Capacitancia: 8.9
• Tensión de aislamiento: 15 kV/mm
• Capacidad de calentamiento/enfriamiento rápido: hasta 150°C/s
• Termopar tipo K integrado opcional para medición de temperatura
• Múltiples opciones estándar de dimensiones/potencias/resistencias (ver Especificación)
