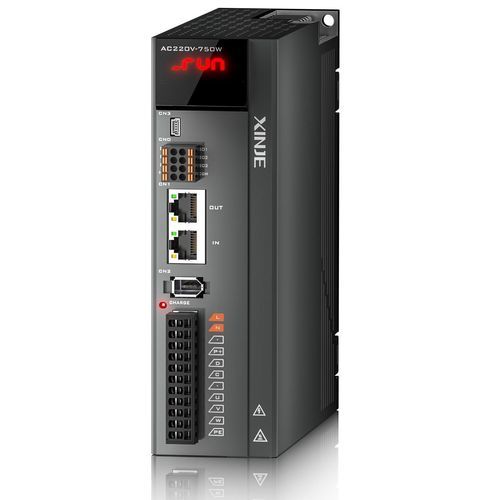

Servo-variador compacto DS5C1 series

monofásico3 fasesModbus

Descripción del producto
Adoptando la tecnología de bus EtherCAT, el driver servo DS5C1 ofrece comunicación por nodo por debajo del milisegundo (ciclo de comunicación < 1 ms para hasta 32 ejes), dos funciones de captura de alta velocidad y reloj distribuido para sincronización precisa. La interfaz RJ45 estándar y los bornes enchufables de estilo europeo simplifican el cableado y la instalación.

Características clave

• Diseño compacto: nueva estructura exterior que reduce el tamaño aproximadamente un 41 % respecto a la generación anterior.
• Puesta en servicio en red: admite depuración de red desde la unidad superior con descarga de parámetros en un paso para configurar varios servos.
• Cableado enchufable: bornes enchufables de estilo europeo para una conexión más rápida y menor tiempo de cableado.
• Freno dinámico integrado: estándar en modelos de 1 kW–3 kW.
• Compatibilidad de motores: compatible con motores de las series MS5/MS6; compatible con codificadores magnéticos de 17 bits y ópticos de 23 bits.
• Interfaz RJ45 estándar para un cableado eficiente y mayor comodidad de instalación.

Notas adicionales
El DS5C1 integra funciones de captura de alta velocidad y sincronización por reloj distribuido para aplicaciones EtherCAT multi-eje, y agiliza la puesta en servicio mediante depuración en red y configuración de parámetros simplificada.

Especificaciones técnicas

• Comunicación: tecnología de bus EtherCAT; ciclo de comunicación < 1 ms (32 ejes).
• Sincronización: reloj distribuido para sincronización precisa.
• Interfaces: interfaz de comunicación RJ45 estándar; bornes enchufables de estilo europeo.
• Depuración: admite depuración de red desde la unidad superior con descarga/configuración de parámetros en un paso.
• Tamaño físico: nueva diseño estructural, tamaño reducido ~41 % frente a la generación anterior.
• Freno dinámico: estándar en la serie DS5C1 1 kW–3 kW.
• Compatibilidad de motores: compatible con motores de las series MS5/MS6.
• Soporte de codificadores: codificador magnético de 17 bits; codificador óptico de 23 bits.
• Funciones de captura: dos funciones de captura de alta velocidad.
