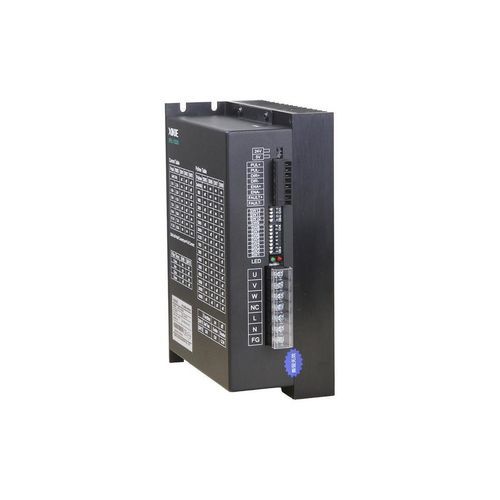

Control de motor paso a paso DP3L

Descripción del producto
La serie DP3L es un controlador de motor paso a paso tipo pulso en lazo abierto de alta tensión, diseñado para alimentación de 200–240 VAC. Incorpora un algoritmo de control actualizado que aumenta el par y el rendimiento a velocidad en torno a un 10–30 % en medias y altas revoluciones respecto al modelo anterior. Las entradas de pulso y dirección admiten niveles de 5 V y 24 V.

Características clave

• Algoritmo de control actualizado que proporciona un 10–30 % más de par a velocidades medias/altas frente al modelo anterior.
• Mejora del rendimiento del motor y reducción del calentamiento.
• Marcado de 3 dígitos para seleccionar 8 niveles de corriente.
• Marcado de 4 dígitos para seleccionar 16 niveles de subdivisión (micro‑pasos).
• Función de autoajuste al encender (power‑on self‑tuning).
• Opción de reducción automática a medio‑corriente cuando está parado para disminuir calor y consumo.
• Frecuencia de respuesta de pulsos hasta 200 kHz.
• Funciones de protección: sobrecorriente, sobretensión y cortocircuito.
• Salida de alarma externa: corriente de salida máxima 50 mA, tensión soportada 24 VDC.

Aplicaciones típicas

• Máquinas de corte
• Máquinas de embalaje de prendas
• Máquinas de fabricación de bolsas no tejidas
• Máquinas para fabricar guantes

Especificaciones técnicas

• Tensión de alimentación: 200–240 VAC
• Modo de control: tipo pulso en lazo abierto con algoritmo de control actualizado
• Mejora par/velocidad: incremento del 10–30 % a velocidades medias y altas frente al modelo anterior
• Niveles de entrada pulso & dirección: admite 5 V y 24 V
• Frecuencia de respuesta de pulsos: hasta 200 kHz
• Ajuste de corriente: marcado de 3 dígitos (8 niveles de corriente)
• Ajuste de subdivisión: marcado de 4 dígitos (16 niveles de subdivisión)
• Funciones automáticas: autoajuste al encender; reducción automática a medio‑corriente opcional cuando está parado
• Protecciones: sobrecorriente, sobretensión, cortocircuito
• Salida de alarma externa: máx. 50 mA, tensión soportada 24 VDC
