Equipo de detección de gas de detección

para la supervisión de procesospara uso industrialde laboratorio

Resumen

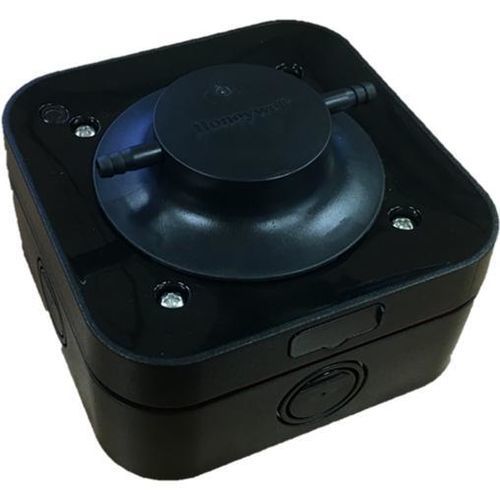

VESDA Sensepoint XCL es un detector de gas por aspiración para micro‑bore diseñado para la detección temprana de gases y la protección de ocupantes cuando se utiliza con el sistema de aspiración VESDA‑E VEA. Desarrollado por Xtralis en colaboración con Honeywell Analytics, el detector también soporta la monitorización de riesgos de incendio. Una interfaz Bluetooth 4.0 (BLE) integrada permite el emparejamiento con aplicaciones móviles para agilizar la instalación, configuración y mantenimiento.

Sensores disponibles y rangos

• Monóxido de carbono (CO): 0–1000 ppm
• Combustible (CAT): 0–100 % LEL (calibrado de fábrica en CH4; detecta metano, hidrógeno, propano, etanol, butano, octano, etc.)
• Hidrógeno (H2): 0–1000 ppm
• Dióxido de carbono (CO2) (v/v): 0–5,0 % v/v
• Dióxido de carbono (CO2) (ppm): 0–5000 ppm

Características clave

• Cartuchos sensores calibrados de fábrica (CAT calibrado a CH4)
• LEDs integrados de estado de alarma
• Bluetooth 4.0 (BLE) para emparejamiento con aplicaciones móviles
• Integración con PLC, HVAC, BMS y FACP
• Relés configurables
• Variantes de salida: 4–20 mA analógico o RS‑485 Modbus RTU

Accesorios

• Opción de conectar en red los detectores versión Modbus al controlador de gas VESDA Sensepoint 301C para obtener salidas de relé adicionales y configuración/monitorización centralizada

Aplicaciones

• Residencial
• Locales comerciales
• Hospitales y centros sanitarios
• Hoteles
• Aparcamientos (subterráneos / cerrados)
• Laboratorios
• Fabricación de alta tecnología
• Universidades y escuelas
• Instalaciones químicas y farmacéuticas
• Monitorización de calidad del aire interior
• Salas de baterías
• Áreas de almacenamiento de combustible
• Espacios confinados
• Alimentación y bebidas
• Sistemas frigoríficos (detección de fugas)
• Invernaderos

Aprobaciones

• Seguridad eléctrica: EN/UL/IEC61010‑1; Certificado CSA‑C22.2 No. 61010‑1‑12
• CE – EMC: EN 50270
• Radio: RED, FCC, BT SIG
• Otros: UL2075 (CO y CH4), AS 1668.2

Contenido del detector / Información de pedido
Se suministra con la unidad principal del detector (cartucho sensor preinstalado), dos prensaestopas, tapa de calibración/flujo, tubo adaptador flexible y clips para conectar al tubo micro‑bore VEA. Disponibles dos variantes de salida: 4–20 mA analógico o Modbus RTU.

Recursos y documentación (disponibles pero no vinculados)
La documentación referenciada en la página del producto incluye: ficha técnica, especificaciones de ingeniería, manual de la aplicación, manual de instalación, guía de inicio rápido, nota de aplicación sobre equipos de gas de prueba, preguntas frecuentes y folletos aplicativos.

Nota
Las imágenes del producto pueden mostrar opciones o accesorios no incluidos con el modelo base. La información del producto está sujeta a cambios sin previo aviso.

Especificaciones técnicas

• Designación del modelo: VESDA Sensepoint XCL
• Números/variantes de modelo (ejemplos): XCL‑VEA‑CO‑RA, XCL‑VEA‑CO‑RM, XCL‑VEA‑CH4‑RA, XCL‑VEA‑CH4‑RM, XCL‑VEA‑H2‑RA, XCL‑VEA‑H2‑RM, XCL‑VEA‑CO2VV‑RA, XCL‑VEA‑CO2VV‑RM, XCL‑VEA‑CO2PP‑RA, XCL‑VEA‑CO2PP‑RM, XCL‑VEA‑CO‑RA‑5, XCL‑VEA‑CH4‑RA‑5, XCL‑VEA‑H2‑RA‑5
• Tipos de sensores y rangos: CO 0–1000 ppm; CAT 0–100 % LEL; H2 0–1000 ppm; CO2 hasta 5,0 % v/v o hasta 5000 ppm
• Salidas: 4–20 mA analógico o RS‑485 Modbus RTU
• Comunicaciones: Bluetooth 4.0 (BLE); Modbus RTU
• Alarmas e indicadores: LEDs integrados de estado de alarma; relés configurables (relés adicionales vía Sensepoint 301C)
• Calibración: Calibrado de fábrica (CAT calibrado a CH4)
• Integración: Interfaces con PLC, HVAC, BMS y FACP
• Certificaciones / normas: EN/UL/IEC61010‑1; CSA‑C22.2 No. 61010‑1‑12; EN 50270; RED; FCC; BT SIG; UL2075; AS 1668.2
• Contenido del paquete: Unidad detector con cartucho sensor preinstalado, dos prensaestopas, tapa de calibración/flujo, tubo adaptador flexible, clips
• Aplicaciones típicas: residencial, comercial, sanitarias, aparcamientos, laboratorios, fabricación, salas de baterías, refrigeración, almacenamiento de combustible y espacios confinados
