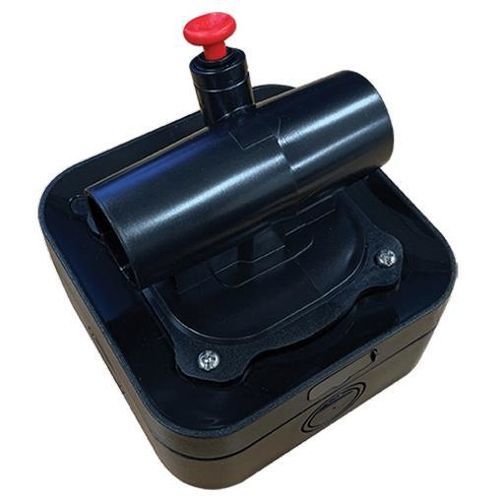

Equipo de detección de gas de detección XCL-LB

para análisis de aguapara la supervisión de procesospara uso industrial

Resumen
El VESDA Sensepoint XCL – Large Bore es una solución de detección de gas por aspiración que utiliza una red de tuberías ASD y muestreo multipunto (múltiples orificios) para ofrecer una cobertura amplia y flexibilidad de diseño. Está diseñada para la monitorización fiable de gases para la protección de personas y procesos, integrándose con medidas de protección contra incendios.

Detalles clave
La gama XCL – Large Bore ofrece varias opciones de sensores para aplicaciones industriales diversas. Los detectores incluyen interfaz Bluetooth para emparejar con la aplicación Sensepoint en dispositivos móviles, facilitando la puesta en marcha, configuración, calibración y pruebas de bump, y proporcionando acceso rápido a diagnósticos.

Características

• Amplia gama de gases compatibles:
  • Monóxido de carbono (CO, ppm)
  • Gases inflamables (% LEL)
  • Oxígeno (O2, % v/v)
  • Dióxido de carbono (CO2, % v/v, ppm)
  • Hidrógeno (H2, ppm)
  • Sulfuro de hidrógeno (H2S, ppm)
  • Dióxido de nitrógeno (NO2, ppm)
  • Amoníaco (NH3, ppm)
• Muestreo aspirado con cobertura multipunto/múltiples orificios para mayor área de detección y flexibilidad de diseño
• Muestreo remoto que evita la necesidad de entrar en la zona protegida
• Ubicación centralizada que reduce tiempo y costes de mantenimiento
• Protección contra condiciones ambientales para un funcionamiento prolongado y fiable
• LEDs integrados de estado de alarma
• Puerto de gas integrado para pruebas de bump y calibración
• Cartuchos de sensores reemplazables en campo
• Aplicación Sensepoint (Bluetooth) para acelerar la puesta en servicio y mantenimiento
• Opciones de salida: 2 relés configurables (Alarma, Falla), Analógico 4–20 mA o Modbus RTU

Detección de gases y rangos
Cada detector VESDA Sensepoint XCL - Large Bore se añade a la red de tuberías ASD y varios detectores pueden conectarse a una misma tubería. La cartera de productos incluye variantes de sensores para una amplia gama de aplicaciones y rangos de concentración.

Accesorios
Para instalaciones Modbus (RM) que requieran salidas de relé adicionales, los detectores pueden conectarse al controlador VESDA Sensepoint 301C, que proporciona relés adicionales y permite la configuración y monitorización centralizada de la red de detectores.

Aplicaciones

• Sistemas de almacenamiento de energía (baterías)
• Almacenamiento y distribución de combustible
• Túneles de servicio
• Espacios confinados o subterráneos
• Sala de calderas y salas de máquinas
• Instalaciones de manufactura, petróleo y química
• Aparcamientos y muelles de carga
• Generación de energía
• Almacenamiento refrigerado
• Instalaciones de gestión de residuos y vertederos
• Instalaciones agrícolas
• Plantas de tratamiento de agua y aguas residuales
• Centros sanitarios, hospitales y laboratorios
• Industria alimentaria y de bebidas
• Instalaciones de ensayo de vehículos

Aprobaciones

• Seguridad eléctrica: conforme a EN/UL/IEC61010-1; certificado CSA-C22.2 No. 61010-1-12
• CE - EMC: EN 50270
• Radio: RED, FCC, BT SIG
• Otras: UL2075 (CO y CH4), AS 1668.2

Pedidos y variantes
Números de modelo: XCL-LB-XX-RA / XCL-LB-XX-RM (XX = versión de gas; RA = Analógico, Relés; RM = Modbus, Relés). Los detectores se suministran con la unidad principal (cartucho sensor preinstalado), capuchón de flujo y codos. Variantes de salida: analógico 4–20 mA o Modbus RTU con relés.

Documentos disponibles (nombres)
Hoja de datos; Especificaciones de ingeniería; Manual de instalación; Guía de inicio rápido; Manual de la aplicación; Folleto del producto; Nota sobre ajuste de niveles de alarma; Nota sobre ajuste de nivel de alarma O2; Nota sobre equipos de gas de prueba; Calculadora de ajuste de alarma; FAQ; folletos de aplicación y estudios de caso.

Características / especificaciones técnicas

• Serie / Modelo: XCL-LB (Model Nos. XCL-LB-XX-RA / XCL-LB-XX-RM)
• Método de muestreo: Aspirado (red ASD), muestreo multipunto/múltiples orificios
• Gases soportados: CO, gases inflamables (% LEL), O2, CO2, H2, H2S, NO2, NH3
• Formato del sensor: Cartuchos de sensor reemplazables en campo
• Salidas: 2 relés configurables (Alarma, Falla); Analógico 4–20 mA; Modbus RTU
• Interfaz: Bluetooth para la aplicación Sensepoint (puesta en marcha, configuración, calibración, pruebas de bump)
• Indicadores y servicio: LEDs de alarma integrados; puerto de gas integrado para pruebas de bump y calibración
• Incluido con el detector: Unidad detectora principal (con cartucho sensor), capuchón de flujo, codos
• Aprobaciones y normas: EN/UL/IEC61010-1, CSA-C22.2 No. 61010-1-12, EN 50270, RED, FCC, BT SIG, UL2075 (CO y CH4), AS 1668.2
• Accesorios: Compatible con el controlador VESDA Sensepoint 301C para relés adicionales y configuración/monitorización centralizada
