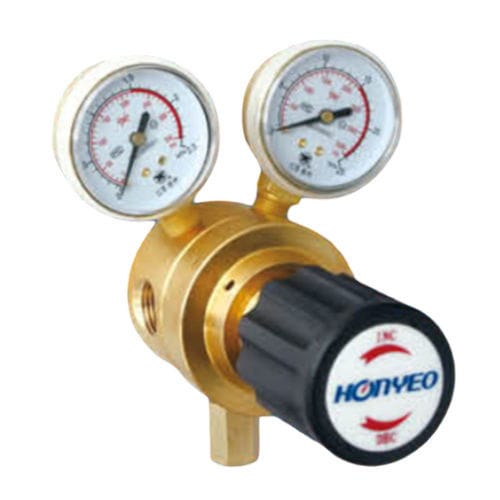

Regulador de presión para gas JE

de diafragmamonoetapaindustrial

Descripción del producto
Los reguladores de presión de diafragma JE proporcionan una presión de salida estable y se utilizan principalmente en sistemas de gas con caudal medio. Son adecuados para laboratorios, análisis en fase gaseosa, instrumentos de ensayo, la industria petroquímica, instalaciones de control de gas y sistemas de purga.

Características clave

• Diseño de regulador de una sola etapa para caudal medio
• Construcción con sello duro para diafragma y cuerpo
• Rosca de conexión del cuerpo principal: NPT1/2

Parámetros técnicos

• Presión de entrada: 3,5 MPa; 15 MPa
• Presión de salida: 0,25 MPa; 0,45 MPa; 0,75 MPa; 1,2 MPa; 1,5 MPa
• Temperatura de funcionamiento: -20 °C a 60 °C
• Tasa de fugas: 2 × 10^-8 Pa·m^3/s
• Presión de seguridad: 1,5 × presión máxima de salida
• Coeficiente de flujo (CV): 1,2

Plano de montaje
Planos de montaje y diagramas estructurales disponibles (múltiples dibujos técnicos/figuras que muestran posiciones de montaje y dimensiones).

Curva de caudal
Se proporcionan curvas de flujo y mapas gráficos (los gráficos muestran el comportamiento del flujo a diferentes diferencias de presión).

Especificaciones

• Tipo de producto: Regulador de presión de diafragma ajustable, montaje en panel (regulador de presión para panel)
• Serie/modelo: JE
• Rosca del cuerpo principal: NPT1/2
• Opciones de presión de entrada: 3,5 MPa; 15 MPa
• Opciones de presión de salida: 0,25 MPa; 0,45 MPa; 0,75 MPa; 1,2 MPa; 1,5 MPa
• Rango de temperatura de funcionamiento: -20 °C a 60 °C
• Tasa de fugas: 2 × 10^-8 Pa·m^3/s
• Presión de seguridad: 1,5 × presión máxima de salida
• Coeficiente de flujo (CV): 1,2
