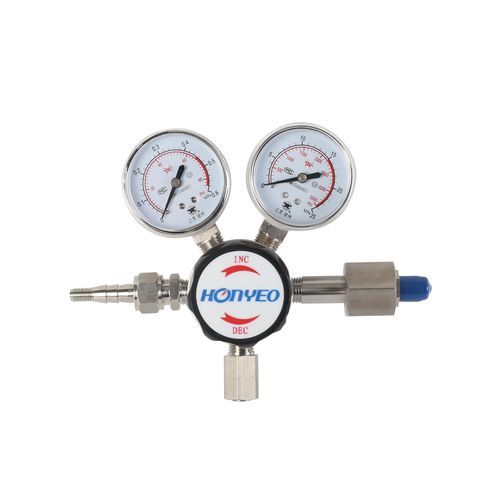

Regulador de presión de gas YQJG (F) series

de diafragmamonoetapade latón

Descripción general del producto
Los reguladores de presión de panel de la serie YQJG(F) (modelos YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c) están destinados al control de presión de precisión de gases a alta presión, como gases de alta pureza y gases mezclados estándar. Pueden montarse en tuberías y paneles de instrumentos y se utilizan ampliamente en equipos de medición y control, procesos químicos, industria alimentaria, protección ambiental y sectores similares.

Características del producto

• Regulador de presión monofásico, adecuado para montaje en tubería y en panel.
• Opciones de material: latón para gases no corrosivos; acero inoxidable 316L para gases corrosivos.
• Diafragma de la válvula: diafragma metálico; materiales de sellado: PTFE para evitar contaminación secundaria en gases de alta pureza.
• Construcción simple y práctica con filtros multicanal integrados; diseñado para larga vida útil y para uso con distintos gases.
• Diseño resistente a altas presiones con excelente estanqueidad; adecuado para control de precisión de gases de alta presión y gases mezclados estándar.

Variantes de modelo / Notas de selección

• Grupos de modelos disponibles: YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c (diferentes configuraciones según la conexión/orientación y la aplicación).
• Se proporcionan ayudas de selección y curvas características de flujo en forma de figuras/diagramas para facilitar la elección según las condiciones de operación.

Aplicaciones

• Regulación de presión de precisión de gases de alta pureza y gases mezclados estándar.
• Instrumentación y equipos de medición, procesos químicos, tecnología alimentaria, protección ambiental e industrias relacionadas.

Especificaciones técnicas

• Presión máxima de entrada: 15 MPa
• Presiones de salida (opciones): 0,12 MPa / 0,2 MPa / 0,45 MPa / 0,75 MPa
• Estabilización de presión: con un rango de presión de fuente de gas de 5–15 MPa, un cambio de presión de entrada de 1 MPa provoca un cambio de la presión de salida de no más de 7 x 10^-3 MPa.
• Característica de flujo: cuando la presión de entrada > 2 MPa y el caudal se regula dentro del rango nominal, la variación de la presión de salida no debe exceder ±6% de la escala completa del manómetro de presión de salida.
• Tasa de fugas interna y externa: < 5 x 10^-9 Pa·m³/s
• Materiales de válvula/estanqueidad: diafragma metálico (válvula), PTFE (sellos)
• Opciones de material: latón / acero inoxidable 316L
• Filtro multicanal integrado
• Dimensiones externas: ver figuras en la ficha/diagramas del producto
• Tamaño del embalaje: 205 x 175 x 145 mm
