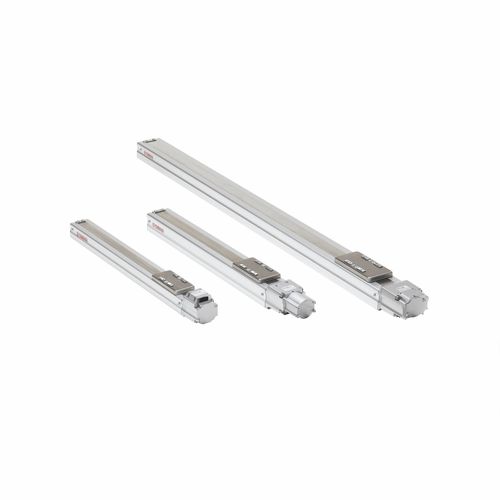

Cilindro eléctrico T series
de husillo de bolaspara robotsde un eje

cilindro eléctrico
cilindro eléctrico
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
eléctrico
Tecnología
de husillo de bolas
Aplicaciones
para robots
Otras características
compacto, de precisión, doble, de un eje
Carrera

Mín.: 50 mm
(1,969 in)

Máx.: 1.050 mm
(41,339 in)

Esfuerzo

Mín.: 19 N

Máx.: 683 N

Velocidad

Mín.: 120 mm/s

Máx.: 1.800 mm/s

Repetibilidad

0,01 mm, 0,02 mm
(0 in, 0 in)

Descripción

Presenta el robot de un eje tipo T, modelo de estructura sin marco. (Tamaño compacto) Doble atractivo de cuerpo compacto y bajo precio. Ideal en aplicaciones como actuador instalado directamente en un soporte. se adopta una guía de contacto de 2 puntos de tipo ranura de arco circular de 4 filas que es resistente a grandes cargas de momento.Nota 1 para la guía lineal se utiliza una guía de arco circular de 4 hileras de 2 puntos de contacto con menor deslizamiento diferencial. Esta guía tiene menos deslizamiento diferencial de la bola debido a su estructura cuando se compara con la guía de contacto de 4 puntos de tipo arco gótico de 2 hileras y mantiene un movimiento de rodadura satisfactorio incluso si se aplica un gran momento de carga o la precisión de la superficie de instalación es pobre. La guía tiene características que dificultan el mal funcionamiento, como el desgaste inusual y proporciona una excelente fiabilidad. Para el detector de posición se utiliza un resonador con una excelente resistencia al entorno. Se utiliza un resolver para el detector de posición. El resolver tiene una estructura simple y rígida sin utilizar componentes electrónicos ni elementos ópticos. Los problemas de detección debidos a la avería de los componentes electrónicos, la condensación de rocío o la adherencia de aceite al disco que pueden producirse en los encóderes ópticos no se producen en el resolver. El resolver ofrece una durabilidad excelente. Además, como las especificaciones absolutas y las especificaciones incrementales utilizan las mismas especificaciones mecánicas y un controlador común, las especificaciones deseadas pueden seleccionarse sólo ajustando los parámetros. Además, incluso cuando la batería absoluta se consume por completo, el robot puede seguir funcionando como las especificaciones incrementales. 03La larga vida útil reduce en gran medida el coste de mantenimiento.

---
