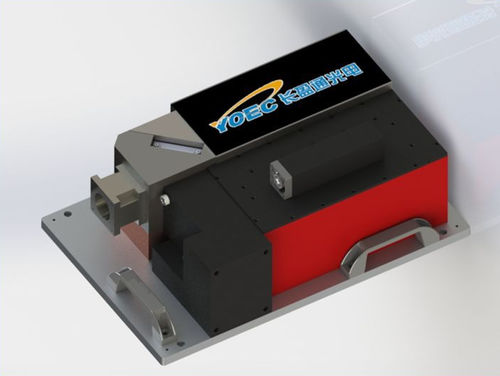

Analizador de haz láser con cámara

Descripción del producto
La serie Beam Quality Analyzer está diseñada para detectar y evaluar el factor M² y la homogenización del haz láser. Mide la distribución espacial y homogenizada de energía de láseres de fibra y se ofrece en dos variantes principales: tipo cámara CCD única para observación y perfilado, y tipo medición M² de alta potencia para evaluación de fuentes láser de alta potencia.

Aplicaciones

• Control de calidad en fabricación y ensamblaje de láseres
• Evaluación de procesos para corte, soldadura y tratamiento superficial con láser
• Alineación de la trayectoria óptica y optimización de entrega del haz
• Caracterización en I+D y laboratorios de láseres de fibra
• Verificación de la homogenización del haz para sistemas de procesamiento

Funciones principales

• Medición directa de potencia láser
• Medición del tamaño del haz
• Medición del ángulo de divergencia
• Medición del factor M²
• Identificación de modos
• Mapeo de distribución de energía y evaluación de homogenización

Utilización y diseño

• Tipo CCD única: observación en tiempo real, ajuste de perfil y medición de ejes elípticos; utiliza filtros de atenuación metalizados para láseres de baja potencia.
• Tipo medición M² de alta potencia: diseñado para evaluar la calidad del haz y la divergencia del waist de fuentes de alta potencia (p. ej., láseres de fibra) con atenuación y protección térmica apropiadas.
• Detección y procesamiento de datos rápidos, interfaz de usuario intuitiva y rutinas de medición robustas para entornos de producción y procesamiento.

Especificaciones técnicas

• Diámetro de haz medible: Single‑mode 14–16 mm; Multi‑mode 18–22 mm
• Rango de longitudes de onda: 1030–1100 nm
• Potencia máxima: Single‑mode 5 kW; Multi‑mode 20 kW
• Densidad de energía máxima: 3 J/cm² @ 10 ns
• Densidad de potencia máxima (continuo): 10 kW/cm²
• Rango de pulsos: 100 fs – CW
• Parámetros medidos: potencia láser, tamaño del haz, ángulo de divergencia, factor M², estructura de modos, distribución de energía
