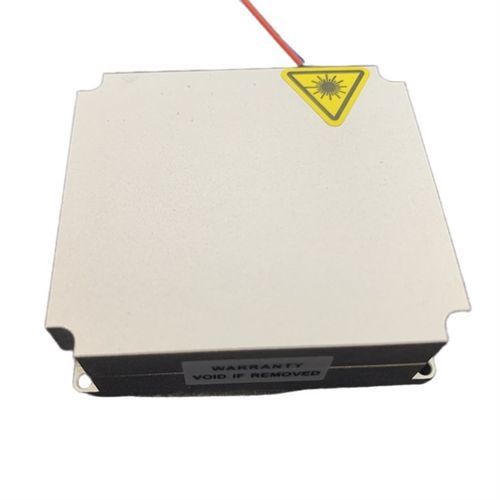

Módulo láser pulsado

de nanosegundode fibrade fibra óptica

Descripción del producto
Láser de fibra pulsado de 1550 nm con línea espectral estrecha, diseñado teniendo en cuenta la seguridad ocular. El módulo utiliza una arquitectura MOPA (Master Oscillator Power Amplifier) con un láser semiconductor DFB como fuente semilla. La etapa amplificadora optimizada proporciona potencia pico a nivel de kilovatios y anchuras de impulso en nanosegundos. Incluye salida de monitorización. Está pensado como fuente de emisión para LiDAR de estado sólido, así como para sensado por fibra óptica y comunicaciones ópticas en espacio libre.

Aplicaciones

• Detección por fibra óptica
• Comunicación óptica en espacio libre
• LiDAR (estado sólido)

Características

• Potencia pico a nivel de kilovatios (pulsado)
• Alta eficiencia electro-óptica
• Diseñado para operación estable y monitorización fiable

Especificaciones típicas (tabla)
Característica | Unidad | Mínimo | Típico | Máximo
Longitud de onda central | nm | - | 1550 | -
Ancho de pulso | ns | 1 | - | 10
Frecuencia de repetición de pulso | KHz | 100 | - | 2000
Luz de monitorización | µW | - | 0.5 @ 100KHz, 5ns | -
Relación de supresión de modos laterales | dB | - | 25 | -
Potencia pico de pulso de salida | KW | - | 1 | -
Potencia media máxima de salida | W | - | 1 | -
Aislamiento de la luz de salida | dB | - | 40 | -
Tipo de disparo | - | - | Disparo externo | -
Tipo de fibra de salida | - | - | SMF-28e | -
Longitud de fibra de salida | m | - | >0,8 (luz de trabajo/luz de monitorización) | -
Conector de fibra de salida | - | - | FC/APC | -
Temperatura de funcionamiento | °C | -40 | - | 85
Temperatura de almacenamiento | °C | -40 | - | 85
Dimensiones | mm | - | 55*50*19 | -
Tensión de funcionamiento | VDC | - | 12 | -

Características / especificaciones técnicas

• Longitud de onda central: 1550 nm
• Ancho de pulso: 1 ns (mín) — 10 ns (máx)
• Frecuencia de repetición de pulsos: 100 KHz (mín) — 2000 KHz (máx)
• Luz de monitorización: 0,5 µW @ 100 KHz, 5 ns
• Relación de supresión de modos laterales: 25 dB
• Potencia pico de pulso de salida: 1 KW
• Potencia media máxima de salida: 1 W
• Aislamiento de la luz de salida: 40 dB
• Tipo de disparo: Disparo externo
• Tipo de fibra de salida: SMF-28e
• Longitud de fibra de salida: >0,8 m (luz de trabajo/luz de monitorización)
• Conector de fibra de salida: FC/APC
• Temperatura de funcionamiento: -40 a 85 °C
• Temperatura de almacenamiento: -40 a 85 °C
• Dimensiones: 55 × 50 × 19 mm
• Tensión de funcionamiento: 12 VDC
