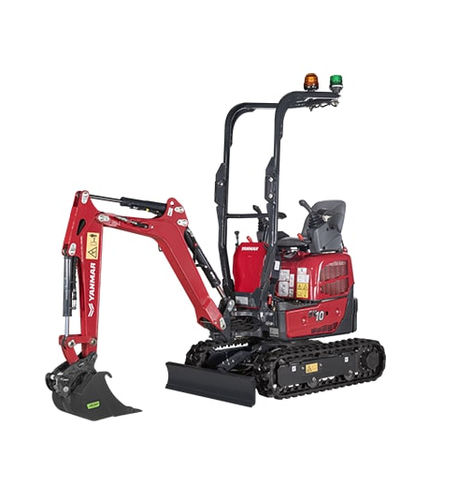

Miniexcavadora SV10

de orugasTier 4 finaldiésel

Presentación
La mini excavadora compacta SV10 ofrece un rendimiento sólido en espacios reducidos. Fácil de transportar, rápida de desplegar y diseñada para una alta disponibilidad, ayuda a los profesionales a mejorar la eficiencia y reducir los costes de explotación.

Tabla resumen
Series: Radio Convencional
Peso de funcionamiento: 1.180 kg
Ancho: 740 - 990 mm
Profundidad de excavación: 1.800 - 1.955 mm

Especificaciones (detalladas)
Peso - Peso de transporte: 1.055 kg (orugas de caucho)
Peso - Peso de funcionamiento: 1.180 kg (orugas de caucho)

Motor
Tipo: Stage V 3TNV70-WBVB1
Combustible: Diesel
Potencia neta: 9.2 kW (a 2.000 rpm)
Potencia bruta: 9.3 kW (a 2.000 rpm)
Cilindrada: 0.854 l
Par máximo: 51.8 N.m / 1.500 rpm
Arranque: 12 V - 1.1 kW
Batería: 12 V - 36 Ah
Alternador: 12 V - 8.5 A

Sistema hidráulico
Presión máxima: 190 bares
Bomba de servicio: 1 bomba doble de pistones de caudal variable / 1 bomba de engranajes
Caudal máx.: 2 x 11.14 l/min / 6.79 l/min
Depósito hidráulico: 7.5 l

Prestaciones
Velocidad de traslación: 1.8 - 3.6 km/h
Velocidad de giro: 9.1 rpm
Fuerza de penetración (balancín): 5.2 kN
Fuerza de arrancamiento (cazo): 7.6 kN
Fuerza de tracción: 9.39 kN
Nivel sonoro (2000/14/CE & 2005/88/CE): LwA: 92 dBA / Lpag: 76 dBA
Depósito de combustible: 10.84 l

Dimensiones principales
Longitud total (A): 2.810 mm
Altura total (B): 2.300 mm
Ancho total (C): 740 / 990 mm
Longitud de orugas en suelo (D): 970 mm
Longitud del tren de orugas (E): 1.290 mm
Vía (F): 560 / 810 mm
Ancho de orugas (G): 180 mm
Ancho total de la cuchilla (H): 740 / 990 mm
Altura total de la cuchilla (I): 205 mm
Distancia hasta la cuchilla (J): 840 mm
Altura máxima de elevación de la cuchilla sobre el suelo (K): 185 mm
Profundidad máxima de bajada de la cuchilla desde el suelo (L): 230 mm
Claridad mínima al suelo (M): 125 mm

Profundidad y alcance de excavación
Profundidad máxima de excavación – cuchilla levantada (N): 1.800 mm
Profundidad máxima de excavación – cuchilla bajada (O): 1.955 mm
Alcance máximo a nivel del suelo (P): 3.130 mm
Alcance máximo (Q): 3.180 mm
Pared vertical máx. (R): 1.010 mm
Altura máxima de descarga (S): 2.010 mm
Altura máxima de ataque (T): 2.830 mm
Desplazamiento del pie de pluma izquierdo (U): 60°
Desplazamiento del pie de pluma derecho (V): 60°
Longitud del brazo (W): 905 mm
Radio de giro delantero (X): 1.265 mm
Radio de giro delantero con pluma desplazada (Y): 935 mm
Radio de giro trasero (Z): 590 mm
Nota: barra ROPS plegada / barra ROPS desplegada

Características y puntos fuertes

• Diseñada para espacios reducidos: anchura máquina 740 mm, pasa a través de puertas estándar europeas, giro trasero 540 mm.
• Chasis de anchura variable: 740 mm → 990 mm.
• Ligera y fácil de transportar: peso de transporte 1.055 kg, transportable por un vehículo ligero convencional.
• Profundidad de excavación destacada para su categoría: hasta 1.800 mm (cuchilla levantada) o 1.955 mm (cuchilla bajada).
• Motor de 3 cilindros Stage V que ofrece la mayor potencia en la categoría de 1 tonelada.
• Interfaz operativa ergonómica y simplificada: mandos intuitivos, separación ajustable de las consolas de joystick.
• Versatilidad: compatible con numerosos accesorios (barrenos, pinzas, martillos hidráulicos, pulgares, cucharones, acoplamientos rápidos, powertilt, tiltrotators).

Especificaciones técnicas

• Modelo: SV10
• Marca: YANMAR
• Peso de funcionamiento: 1.180 kg
• Peso de transporte: 1.055 kg (orugas de caucho)
• Ancho mínimo / máximo: 740 / 990 mm
• Longitud total: 2.810 mm
• Altura total: 2.300 mm
• Profundidad de excavación: 1.800 - 1.955 mm
• Alcance de excavación: 3.130 - 3.180 mm
• Motor: Stage V 3TNV70-WBVB1, Diesel, 9.2 kW netos
• Cilindrada: 0.854 l
• Par máximo: 51.8 N.m / 1.500 rpm
• Depósito de combustible: 10.84 l
• Sistema hidráulico: presión máx. 190 bares, depósito 7.5 l
• Velocidad de traslación: 1.8 - 3.6 km/h
• Fuerza de arrancamiento (cazo): 7.6 kN
• Nivel sonoro: LwA 92 dBA / Lpag 76 dBA
