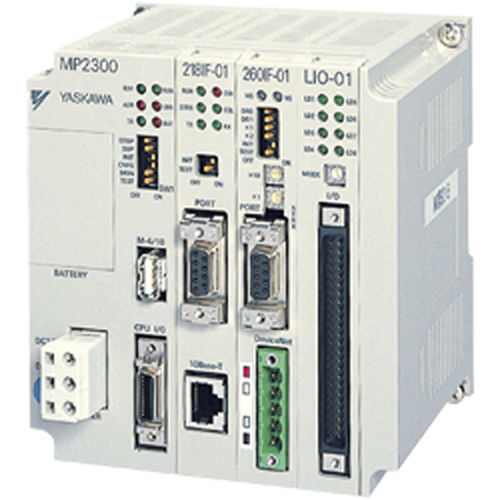

Controlador de movimiento multieje MP2300

EtherCATEthernetPROFIBUS

El MP2300 combinaba el control secuencial sincronizado y el control de movimiento en una única plataforma estrechamente integrada. El control de posición, velocidad, par y fase, como el engranaje electrónico y los perfiles de leva electrónicos, estaban disponibles para una gran variedad de aplicaciones. Máximo de ejes - 48 Funcionalidad de levas electrónicas - Las levas pueden crearse mediante fórmulas o perfiles precalculados sólo limitados por la memoria del controlador, que permite aproximadamente 30.000 puntos. Maestros virtuales y reales ilimitados, ajuste dinámico del perfil, ajuste dinámico de la curva del perfil de leva con coincidencia de posición y velocidad, desplazamiento de fase del maestro o seguidor. Con MotionWorks™ se incluye una herramienta de generación de levas, que ofrece 25 perfiles de leva seleccionables y 4096 pares maestro/seguidor interpolados E/S ampliables: literalmente cientos de nodos de red Mechatrolink-II y módulos de E/S Mechatrolink-II de terceros Configuración de hardware - Hasta tres módulos Memoria - Flash interna de 2 Mb Movimiento - Homing, Jogging, Point-to-point, Registration, Contouring, Gearing, Cam Profiling, Interpolación lineal, circular y helicoidal Interfaz de movimiento - Red determinista de alta velocidad Mechatrolink-II, referencia de velocidad analógica o señales de impulso y dirección Conectividad de red - Ethernet TCP/IP, Modbus TCP, Memobus serie, Token Ring, DeviceNet maestro o esclavo y Profibus esclavo Comunicación PC/HMI - RS-232/422/485, Ethernet, servidor OPC de terceros mediante Modbus TCP
