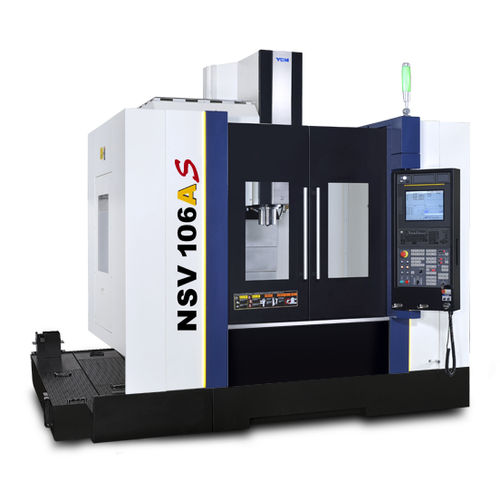

Centro de mecanizado CNC 3 ejes NSV106AS
verticalde columnaBBT40

centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de columna
Nariz del husillo
BBT40
Número de herramientas
48 herramientas
Aplicaciones
para corte, de taladrado
Otras características
de alta velocidad, de alta precisión, de gran rigidez, de fileteado
Carrera X

1.020 mm
(40 in)

Carrera Y

600 mm
(24 in)

Carrera Z

600 mm
(24 in)

Velocidad de rotación

15.000 rpm
(94.248 rad.min-1)

Potencia

30 kW
(40,79 hp)

Velocidad de avance del eje X

48.000 mm/min
(31 in/s)

Velocidad de avance del eje Y

48.000 mm/min
(31 in/s)

Velocidad de avance del eje Z

48.000 mm/min
(31 in/s)

Carga máxima de la mesa

700 kg, 1.000 kg
(1.543 lb, 2.205 lb)

Peso de la herramienta (máx.)

6 kg
(13,2 lb)

Tiempo de cambio de herramienta

1,8 s

Peso total

7.000 kg
(15.432,36 lb)

Descripción

Diseño de alta rigidez Carcasa del motor de una sola pieza La columna y la base de la máquina delta grande garantizan la mayor estabilidad durante el movimiento a alta velocidad. El análisis avanzado de FEM fortalece la estructura mientras que reduce el peso para proporcionar la mejor rigidez de corte. X/Y/Z equipados con guías tipo 45 y tornillo de bola ancho que maximizan la eliminación de virutas de durante el procesamiento. El eje X equipado con 6 bloques de deslizamiento aumenta la rigidez en un 50%, en comparación con los 4 bloques de deslizamiento del modelo anterior. Recorrido de la vía del eje Y con relación óptima que tiene una capacidad de carga superior de hasta 1.000 kg. Diseño de husillo IDD PLUS ALTA PRECISIÓN ALTA VELOCIDAD El diseño único del husillo IDD ofrece una confiabilidad suave a alta velocidad. Los cojinetes cerámicos no solo aumentan la velocidad del husillo, sino que también logran una alta rigidez axial y radial, que cumplen con los estrictos requisitos de mecanizado en trabajos pesados, perforación y roscado. La unidad de refrigeración del husillo reduce la deformación térmica en el cabezal del husillo. El sistema de lubricación con micro aceite de aire minimiza la deformación térmica y prolonga la vida útil del husillo. Sistema eficiente de eliminación de virutas Equipado con transportadores de virutas de tipo tornillo doble, definitivamente ayuda a maximizar la eficiencia de extracción de virutas
