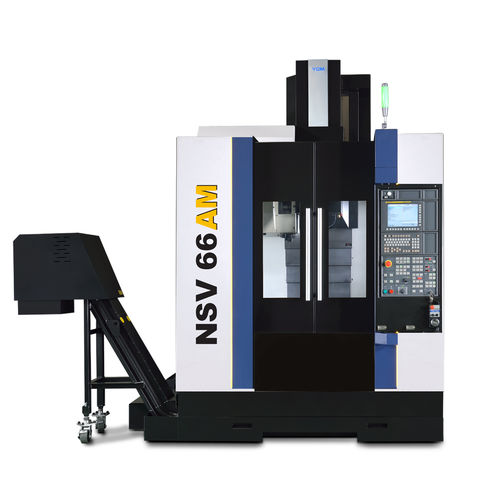

Centro de mecanizado CNC 3 ejes NSV66AM
verticalde columnapara aluminio

centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de columna
Material mecanizado
para aluminio
Nariz del husillo
BBT40
Aplicaciones
para corte, para cambiador de herramienta automático
Otras características
de alta eficacia, de gran rigidez, de accionamiento directo
Carrera X

660 mm
(26 in)

Carrera Y

510 mm
(20 in)

Carrera Z

560 mm
(22 in)

Velocidad de rotación

12.000 rpm, 15.000 rpm, 20.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1, 125.664 rad.min-1)

Potencia

22 kW
(29,91 hp)

Velocidad de avance del eje X

24.000 mm/min
(16 in/s)

Velocidad de avance del eje Y

24.000 mm/min
(16 in/s)

Velocidad de avance del eje Z

24.000 mm/min
(16 in/s)

Carga máxima de la mesa

500 kg
(1.102 lb)

Peso de la herramienta (máx.)

6 kg
(13,2 lb)

Peso total

6.500 kg
(14.330,05 lb)

Descripción

Husillo de accionamiento directo aislado El exclusivo husillo IDD con velocidad de 12.000 rpm / 15,000 rpm (opcional) y cojinetes de cerámica ofrecen una baja vibración del husillo y un aislamiento térmico óptimo. Motor de husillo de alto rendimiento de salida de 22 kW 30 HP El resultado es un excelente acabado de superficie a la vez que se maximiza la vida útil tanto del husillo como de la herramienta en condiciones de fresado intenso. Eje motorizado incorporado (opcional) Velocidad máxima del eje: 20.000 rpm Sistema especial de collar de husillo Diseño flotante de cojinete trasero Sistema de lubricación con micro aceite de aire BBT40 Cono del eje de contacto doble Diseño estructural de alta rigidez Ejes X/Y/Z equipados con guías lineales de tipo rodillo y tornillo de bola ancho que maximizan la eliminación de virutas de aluminio durante el procesamiento Columna de máquina delta extra grande Tornillo de bola doble tuerca con motor servo axial de alto rendimiento Amplia distancia entre carriles Diseño avanzado con estructura de carrocería reforzada mediante análisis FEM, la serie NSV ofrece un excelente rendimiento de corte y una vibración reducida para satisfacer la mayor demanda de mecanizado. Diseño montado en columna Minimiza la vibración durante el cambio de herramienta Capacidad del tambor de herramientas: 30T Escudo automático de virutas
