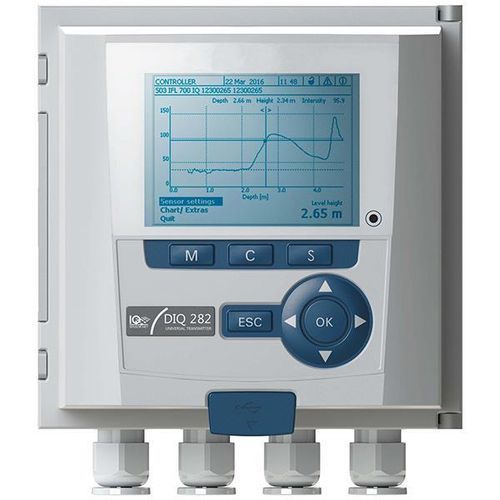

Controlador de sensor de concentración IQ SensorNet 282

de temperaturaredoxpara la industria

Descripción general Los controladores IQ SensorNet 282 y 284 constituyen un sistema modular «plug-and-play» que permite crear una red completa de sensores para la supervisión y el control continuos de procesos. El sistema mide los parámetros de calidad del agua en cualquier punto de una instalación y ofrece una mayor visibilidad de la red, la detección precoz de fallos en la red y apoyo para el cumplimiento de la normativa. Los controladores incluyen una pantalla a color de fácil lectura, una interfaz USB y un sistema de registro de datos para el análisis y la resolución de problemas. Los modelos 282 y 284 son compatibles con los protocolos de comunicación más habituales, como MODBUS TCP, MODBUS RTU, PROFIBUS y PROFINET. Características principales

• Arquitectura modular IQ SensorNet: sensores IQ, cables IQ y módulos IQ intercambiables
• Escalable: los controladores pueden alojar de 1 a 4 sensores, lo que permite medir hasta 20 parámetros cuando se amplía la red
• Registro de datos e interfaz USB para la exportación y la resolución de problemas
• Múltiples opciones de comunicación: MODBUS TCP, MODBUS RTU, PROFIBUS, PROFINET y fieldbus/Ethernet
• Protección contra rayos integrada y certificaciones ETL/cETL/CE
• Disponible en versiones de alimentación de CA o 24 V CA/CC
• Opciones de módulos adicionales (relé, salida analógica, fuente de alimentación, extensión, conexión inalámbrica, etc.)

Parámetros medidos (ejemplos)

• Oxígeno disuelto (óptico o electroquímico)
• pH
• ORP
• Conductividad / Conductancia específica
• Temperatura
• Ortofosfato
• Turbidez (con limpieza por ultrasonidos)
• TSS (sólidos suspendidos totales) (con limpieza por ultrasonidos)
• Amonio
• Nitrato
• Nitrito (limpieza por ultrasonidos)
• NOx (limpieza por ultrasonidos)
• Potasio
• Cloruro (valor del menú solo en algunas configuraciones)
• DQO / DBO (limpieza por ultrasonidos)
• TOC / DOC (limpieza por ultrasonidos)
• SAC (coeficiente de absorción espectral) (limpieza por ultrasonidos)
• Salinidad
• Nivel de lodos
• UVT-254 (limpieza por ultrasonidos)

Configuraciones y opciones del sistema Los modelos 282 y 284 se ofrecen en múltiples configuraciones de controlador para adaptarse a los requisitos de las instalaciones (ejemplos de características configurables: número de conexiones de sensores, número de salidas de corriente, número de relés, conectividad PROFIBUS o MODBUS, control remoto por Ethernet/RJ45, versiones preparadas para alimentación de 24 V CA/CC y apilamiento ampliado de módulos). La plataforma admite la conexión de hasta tres módulos apilados para su ampliación. Accesorios (ejemplos)

• Sondas de oxígeno disuelto IQ SensorNet FDO®
• Sondas IQ SensorNet TriOxmatic
• Sensores IQ SensorNet VisoTurb®
• Sondas de sólidos en suspensión IQ SensorNet ViSolid®
• Sensores IQ SensorNet VARiON® Plus (amonio, nitrato, potasio, cloruro)
• Sensores IQ SensorNet NitraLyt® Plus, AmmoLyt® Plus y SensoLyt®
• Cables para sensores IQ SensorNet, módulos de relé y de salida, módulos de alimentación, módulos de extensión/conexión, módulo inalámbrico

Precio / pedidos Precio: Solicitar presupuesto (el producto se comercializa en referencias configurables y configuraciones de sistema). Características / especificaciones técnicas

• Entradas de cable: 4 prensaestopas roscados M16 x 105
• Opciones de cable: de 2 hilos con apantallamiento para alimentación y comunicaciones; resistente a la inversión de polaridad; control integral del apantallamiento EMC; la topología de cableado puede ser en línea, en árbol, en estrella o en estrellas múltiples; longitud total máxima del cable = 250 m (820 pies)
• Certificación: ETL, cETL, CE
• Conector: Regletas de terminales de tornillo; área de terminales para conectores rígidos de 0,2 a 4,0 mm², para conectores flexibles de 0,2 a 2,5 mm²; accesible a través de la tapa; se utiliza para conectar sensores, como entrada/salida o para bucles/bifurcaciones del cable IQ SensorNet
• Pantalla: Pantalla gráfica en color; resolución de 320 x 240 píxeles; área visible de 77 x 64 mm (3,03 x 2,52 pulgadas); retroiluminada
• Carcasa: Material PC-20 % (policarbonato con un 20 % de fibra de vidrio); clasificación IP-66 (no apto para conexión a conductos)
• Dimensiones (282/284): 144 de ancho x 144 de alto x 120,2 de profundidad mm (5,67 de ancho x 5,67 de alto x 4,73 de profundidad pulgadas)
• Peso: 282/284: 1,2 kg (2,6 libras); DIQ/S 284-CR6: 1,7 kg (3,7 libras)
• Protección integrada contra rayos: según la norma EN 61326, protección mejorada contra sobretensiones implementada en cada componente
• Teclado: 5 teclas de funcionamiento (Medición (M), Calibración (C), Configuración/Sistema (S), OK y ESC), además de 4 botones direccionales
• Memoria: Memoria de datos con capacidad para hasta 520 000 registros
• Acoplamiento de módulos en la parte trasera: Conexión combinada mecánica y eléctrica para el acoplamiento rápido de módulos; sin necesidad de cableado; posibilidad de apilar hasta 3 módulos
• Temperatura de funcionamiento: de -4 a 131 °F (de -20 a 55 °C)
• Alimentación: de 100 a 240 V CA (50/60 Hz) o 24 V CA/CC, según el modelo
• Radio (opción de módulo inalámbrico): transmisión de radio de clase 1 con un alcance típico de 100 m (328 pies); máximo 300 m (984 pies)
• Temperatura de almacenamiento: de -13 a 149 °F (de -25 a 65 °C)
• Garantía: 3 años
