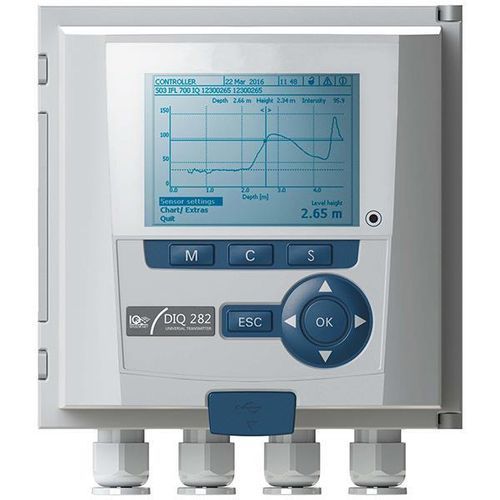

Controlador multiparámetros de salinidad IQ SensorNet 284

temperaturade pHORP

Resumen
Los controladores IQ SensorNet 282 y 284 son un sistema modular plug-and-play para redes de sensores, diseñado para la monitorización y control continuos de procesos de agua y aguas residuales. Ofrecen visibilidad de red, detección temprana de fallos, mejor cumplimiento normativo y ahorro operativo. Los controladores incluyen pantalla gráfica a color, interfaz USB y registro de datos a bordo para análisis y resolución de problemas.

Capacidades clave

• Arquitectura modular con expansión mediante módulos apilables (acoplamiento mecánico + eléctrico).
• Modelos 282: 2 conexiones de sensores; modelos 284: 4 conexiones; sistemas en red pueden cubrir hasta 20 parámetros.
• Compatibles con todos los sensores IQ SensorNet y cables IQ de cable único (alimentación + comunicaciones).
• Soporta comunicaciones industriales: MODBUS TCP, MODBUS RTU, PROFIBUS, PROFINET; opciones Ethernet/RJ45 y fieldbus disponibles.
• Interfaz USB y registro de datos a bordo (hasta 520.000 conjuntos de datos) para exportación y diagnóstico.

Parámetros medidos (ejemplos)

• Oxígeno disuelto (óptico o electroquímico)
• pH
• ORP
• Conductividad / conductancia específica
• Temperatura
• Ortofosfato
• Turbidez (con limpieza ultrasónica)
• Sólidos suspendidos totales (TSS) (con limpieza ultrasónica)
• Amonio
• Nitrato
• Nitrito (con limpieza ultrasónica)
• NOx (con limpieza ultrasónica)
• Potasio
• Cloruro* (solo en menú; último valor mostrado en algunos sensores, sin control en tiempo real)
• COD / BOD (con limpieza ultrasónica)
• TOC / DOC (con limpieza ultrasónica)
• SAC (coeficiente de absorción espectral) (con limpieza ultrasónica)
• UVT-254 (con limpieza ultrasónica)
• Salinidad
• Nivel de lodos

Beneficios típicos

• Mejor visibilidad y gestión de la red.
• Detección temprana de fallos y menor tiempo de inactividad no planificado.
• Mejor cumplimiento de los objetivos regulatorios.
• Ahorro de costes operativos: energía, mantenimiento de bombas/soplantes y mano de obra.

Características del sistema y opciones

• Opciones de modelos/configuración: 282 (2 conexiones de sensor) y 284 (4 conexiones de sensor); versiones con PROFIBUS, MODBUS, Ethernet/fieldbus, control remoto RJ45 y alimentaciones 24 V AC/DC.
• Expansión modular: acople módulos MIQ/DIQ adicionales (hasta 3 módulos apilados) sin cableado.
• Módulos dedicados: módulo de relé, módulo de salidas, módulo de entrada analógica, fuente de alimentación, módulo de unión/extensión, módulo inalámbrico, etc.
• Accesorios: amplia gama de sensores IQ SensorNet (FDO, TriOxmatic, VisoTurb, ViSolid, VARiON, NitraVis, NiCaVis, CarboVis, sondas UVT) y cables de sensor.

Notas
El cloruro puede aparecer en el menú del terminal pero, en ciertos sensores (p. ej. NitraLyt o VARiON), se muestra únicamente como último valor y no proporciona monitorización/control en tiempo real ni compensación como función de control de proceso en esos sensores.

Especificaciones

• Entradas de cable: 4 prensaestopas roscados M16 × 105.
• Opciones de cable: 2 hilos con pantalla para alimentación y comunicaciones; resistente a la inversión de polaridad; apantallamiento EMC integral; topologías de cable: línea, árbol, estrella o multiestrella; longitud total máxima de cable = 250 m (820 ft).
• Certificaciones: ETL, cETL (conforme a las normas UL y canadienses pertinentes), CE.
• Conector: tiras de bornes atornillados; área para conductores rígidos 0,2–4,0 mm² y para conductores flexibles 0,2–2,5 mm²; accesible mediante tapa; utilizado para conectar sensores o como E/S o para derivación/ramificación del cable IQ SensorNet.
• Pantalla: pantalla gráfica a color; 320 × 240 píxeles; área visible 77 × 64 mm; retroiluminada.
• Carcasa: material PC-20% (policarbonato con 20% fibra de vidrio); grado IP66 (no apto para conexión por conducto).
• Dimensiones (282/284): 144 A × 144 Al × 120,2 Pr mm (5,67 × 5,67 × 4,73 in).
• Peso: 282/284: 1,2 kg (2,6 lb); versión DIQ/S 284-CR6: 1,7 kg (3,7 lb).
• Protección contra rayos integrada: protección mejorada contra sobretensiones conforme a EN 61326 implementada en cada componente.
• Teclado: 5 teclas operativas — Medición (M), Calibración (C), Ajustes/Sistema (S); OK y ESC; 4 teclas direccionales para selección rápida del software.
• Memoria: memoria de datos hasta 520.000 conjuntos de datos.
• Acoplamiento de módulos (trasero): conexión mecánica y eléctrica combinada para acoplamiento rápido de módulos; sin cableado requerido; hasta 3 módulos apilados.
• Temperatura de funcionamiento: -20 a 55 °C (-4 a 131 °F).
• Alimentación: 100 a 240 VAC (50/60 Hz) y 24 V AC/DC (según modelo).
• Radio (módulo inalámbrico): transmisión radio de clase 1 con alcance nominal 100 m (328 ft); máximo 300 m (984 ft) según condiciones.
• Temperatura de almacenamiento: -25 a 65 °C (-13 a 149 °F).
• Garantía: 3 años.
