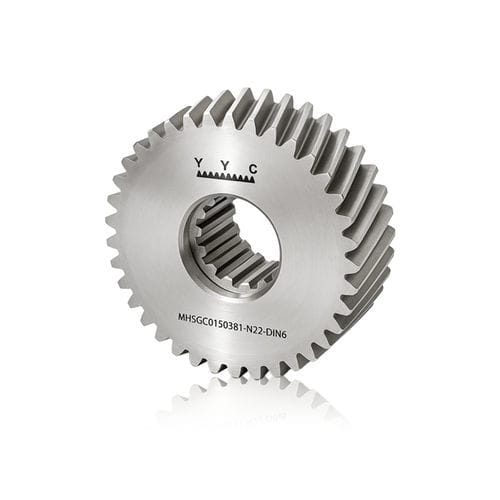

Rueda dentada cilíndrica MHSGC0150381-N22-DIN6

de dientes helicoidalesde acerode precisión

Descripción del producto
Engranaje estriado fabricado en SCM415. Ángulo de hélice izquierdo 19°31'42". Tratamiento térmico: cementación y temple con dureza superficial HRC60±2. Superficies de diente rectificadas tras el tratamiento térmico.

Datos técnicos

• Módulo (M): 1.5
• Precisión (Q): DIN6
• Número de dientes (Z): 38
• Diámetro primitivo (ød): 60.479 mm
• Diámetro exterior (øD): 63.48 mm
• ø d2: 32 mm
• Diámetro del orificio (ød1): 22 mm
• ø d3: 24 mm
• W1: 20 mm
• W2: 33 mm
• W3: 12 mm
• W4: 27.5 mm
• Diámetro de paso de engranaje (ødwz): 60.479 mm (rango 50–70 mm)
• Intervalo de fuerza máxima de avance: ≤20 kN
• Fuerza máxima de avance: 7.89 kN
• Peso: 0.12 kg
• Especificación de estría: DIN5480 - N22x1.25x30x16x7H
• Perno: M8x25L
• Coeficiente de descentrado (x): 0.000

Características / Especificaciones técnicas

• Material: SCM415
• Hélice: izquierda, 19°31'42"
• Tratamiento térmico: cementación y temple, dureza superficial HRC60±2
• Acabado de diente: rectificado tras temple
• Módulo 1.5 — Clase de precisión DIN6
• Número de dientes: 38
• Estría conforme a DIN5480 (N22x1.25x30x16x7H)
• Peso compacto: 0.12 kg
• Rango de carga de avance diseñado hasta 20 kN (máx. 7.89 kN)
