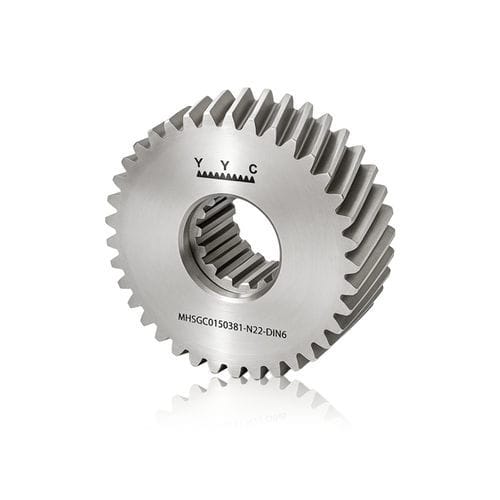

Rueda dentada cilíndrica MHSGC0400251-N70-DIN6

de dientes helicoidalescon dientes interioresde acero

Resumen del producto

• Material: SCM415
• Ángulo de hélice: mano izquierda 19°31'42"
• Tratamiento: cementación y temple, dureza HRC60±2
• Dientes: cementados y rectificados
• Especificación de estriado: DIN 5480 - N70x2x30x34x7H
• Módulo: 4 • Calidad: DIN6 • Número de dientes: 25

Datos técnicos
Módulo (M): 4
Calidad (Q): DIN6
N.º de dientes (Z): 25
øD: 116.82 mm
ød2: 92 mm
Rango de fuerza máxima de avance (kN): >20
Fuerza máxima de avance (kN): 39.08
Peso (KG): 3.40
Diámetro primitivo (ød): 106.103 mm
Diámetro del hueco (ød1): 70 mm
W1: 41
Factor de modificación del perfil (x): 0.340
Rango del diámetro primitivo activo (ødwz): >70
Diámetro primitivo activo (ødwz): 108.823 mm
Especificación de perno (M): M20x50L
ød3: 72
W2: 65
W3: 24
W4: 55.0
Especificación de estriado (DIN 5480): N70x2x30x34x7H


Unidad
mm


Características / especificaciones técnicas

• Material: SCM415
• Tratamiento térmico: cementación y temple; dureza de diente HRC60±2; rectificado tras tratamiento
• Módulo: 4
• Clase de calidad: DIN6
• Número de dientes: 25
• Diámetro primitivo (ød): 106.103 mm
• Diámetro exterior (øD): 116.82 mm
• Diámetro del eje (ød2): 92 mm
• Diámetro del agujero (ød1): 70 mm
• Diámetro primitivo activo (ødwz): 108.823 mm (rango >70)
• Fuerza máxima de avance: 39.08 kN (rango >20 kN)
• Peso: 3.40 kg
• Especificación de perno: M20x50L
• Especificación de estriado: DIN 5480 - N70x2x30x34x7H
