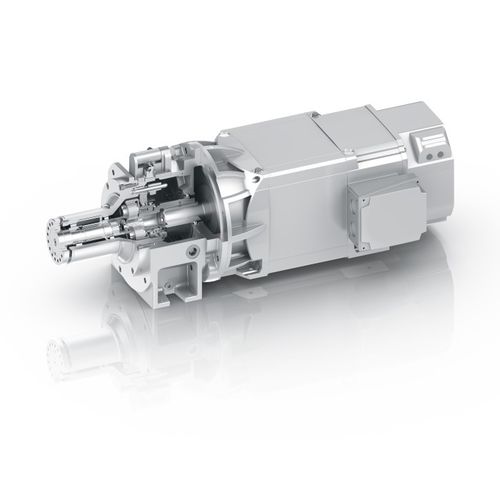

Reductor planetario Duoplan
coaxialcon eje hueco200 - 500 Nm

Reductor planetario - Duoplan - ZF Friedrichshafen AG - coaxial / con eje hueco / 200 - 500 Nm
Reductor planetario - Duoplan - ZF Friedrichshafen AG - coaxial / con eje hueco / 200 - 500 Nm
Reductor planetario - Duoplan - ZF Friedrichshafen AG - coaxial / con eje hueco / 200 - 500 Nm - imagen - 2
Reductor planetario - Duoplan - ZF Friedrichshafen AG - coaxial / con eje hueco / 200 - 500 Nm - imagen - 3
Reductor planetario - Duoplan - ZF Friedrichshafen AG - coaxial / con eje hueco / 200 - 500 Nm - imagen - 4
Reductor planetario - Duoplan - ZF Friedrichshafen AG - coaxial / con eje hueco / 200 - 500 Nm - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
planetario
Orientación de los ejes
coaxial
Tipo de eje
con eje hueco
Par
200 - 500 Nm
Montaje
pendular
Número de etapas
de 2 etapas
Rendimiento
de alta precisión, de alto rendimiento, de alto par, de bajo juego, sin mantenimiento
Aplicaciones
máquina, para máquina herramienta, para máquinas, para torno
Otras características
con adaptador de motor, universal, vertical, con pata, manual, horizontal

Descripción

Descripción general
La caja de cambios manual de dos velocidades ZF Duoplan está diseñada para accionamientos de husillo principal de máquinas-herramienta, bancos de ensayo y otras aplicaciones de alto par. Las posiciones de instalación variables permiten su uso en tornos (horizontales B3/B5) y centros de mecanizado (verticales V1/V3). La caja admite montaje directo en el husillo (Inline & TSC) para una integración versátil.

Datos clave
  • Montaje sencillo: compatible con los principales fabricantes y versiones de motores
  • Amplio campo de aplicación: diseño universal y flexible
  • Versatilidad: montaje directo en husillo (Inline & TSC) para múltiples casos de uso

Información técnica
Manuales de uso y resumen de series para:
  • 2K 120 / 2K 121
  • 2K 250 / 2K 300
  • 2K 450 / 2K 600
  • 2K 800 / 2K 1000
  • 2K 2100

Ventajas
  • Potencia de corte constante en un amplio rango de velocidades
  • Las velocidades se pueden multiplicar añadiendo otra relación
  • Alta precisión gracias a dientes rectificados de alta precisión
  • Bajo juego circunferencial
  • Muy alta eficiencia
  • Bajo mantenimiento
  • Vida útil extremadamente larga
  • Soluciones especiales disponibles bajo pedido

Variantes / Galería
  • ZF Duoplan 2K TSC (Through-Spindle-Cooling)
  • ZF Duoplan 2K 800
  • ZF Duoplan 2K 450-600
  • ZF Duoplan 2K 250 Standard
  • ZF Duoplan 2K 120 inline
  • ZF Duoplan con cubo de apriete (2K 120 / 250 / 300)

Especificaciones técnicas
  • Tipo de producto: caja de cambios manual de dos velocidades para máquinas-herramienta
  • Aplicaciones principales: accionamientos de husillo principal de máquinas-herramienta, bancos de ensayo y otras aplicaciones de alto par
  • Posiciones de instalación: variables; apta para tornos (horizontales B3/B5) y centros de mecanizado (verticales V1/V3)
  • Montaje: montaje directo en husillo (Inline & TSC)
  • Tamaños/series disponibles: 2K 120/121, 2K 250/300, 2K 450/600, 2K 800/1000, 2K 2100
  • Características de rendimiento: dientes rectificados de alta precisión, bajo juego circunferencial, muy alta eficiencia, potencia de corte constante en un amplio rango de velocidades
  • Mantenimiento y vida útil: bajo mantenimiento; vida útil extremadamente larga
  • Personalización: soluciones especiales disponibles bajo pedido

VÍDEO

Catálogos

ZF Duoplan 2K
ZF Duoplan 2K
40 Páginas
