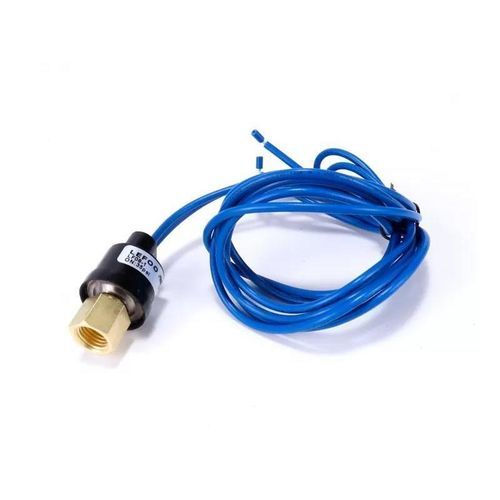

Presostato-vacuostato mecánico LF08V

de vacíopara hidrocarburospara aire

Descripción
El LF08V es un interruptor de presión de vacío compacto con reinicio automático, diseñado para supervisar la presión negativa en sistemas de vacío. Es aplicable a sistemas de vacío, incluidos los de vehículos eléctricos y controles industriales de vacío.

Parámetros técnicos
MODELO: LF08V
Rango de ajuste de presión (manométrica): -0,09 MPa a 0 MPa
Presión de funcionamiento / Tolerancia / Presión máxima soportada (manométrica): para -0,09 ≤ p < 0 MPa — tolerancia ±0,02 MPa; presión máxima soportada 1,0 MPa
Diferencial de presión (conmutación): ≥ 0,025 MPa
Presión de estallido (manométrica): 34,5 MPa × 1 min (sin daños, sin fugas)
Temperatura de funcionamiento: Ambiente -20 a 65 °C; Medio -20 a 65 °C
Parámetros eléctricos: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
Medios compatibles: aire, agua, aceite, lubricantes, refrigerantes e hidrocarburos similares
Vida útil: mecánica ≈ 100.000 ciclos; eléctrica ≈ 30.000 ciclos
Grado de protección: IP67
Conversión: 1 bar = 14,5 psi; 1 MPa = 10 bar

Aplicaciones

• Sistemas de vacío para vehículos eléctricos
• Controles y automatización de vacío industriales
• Sistemas de refrigeración y HVAC
• Equipos de laboratorio y salas limpias
• Sistemas neumáticos que requieren monitorización de presión negativa

Documentos y planos
Hoja de datos (PDF) y plano de dimensiones disponibles bajo solicitud; contactar con el proveedor para archivos CAD y esquemas de conexión.

Características / especificaciones técnicas

• Tipo: Interruptor de presión de vacío compacto, reinicio automático
• Modelo: LF08V
• Rango de presión: -0,09 MPa a 0 MPa
• Diferencial de conmutación: ≥ 0,025 MPa
• Tolerancia: ±0,02 MPa (para -0,09 ≤ p < 0 MPa)
• Presión máxima soportada: 1,0 MPa
• Presión de estallido: 34,5 MPa durante 1 min (sin daños/sin fugas)
• Temperatura de funcionamiento: -20 °C a 65 °C (ambiente y medio)
• Parámetros eléctricos: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
• Medios compatibles: aire, agua, aceite, lubricantes, refrigerantes
• Vida mecánica: aprox. 100.000 ciclos; Vida eléctrica: aprox. 30.000 ciclos
• Protección: IP67
