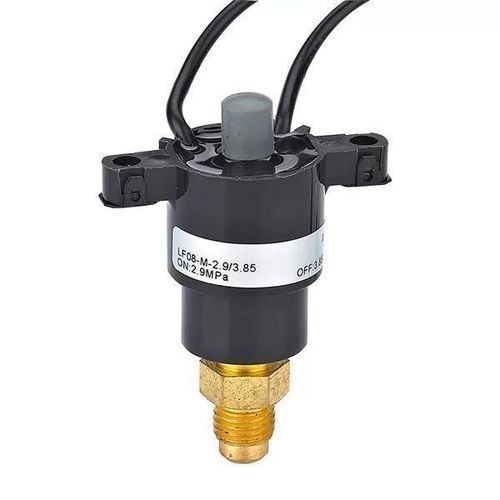

Presostato mecánico LF08M

relativoNANC

Descripción
LF08M es un interruptor de presión con reinicio manual. El punto de ajuste máximo alcanza 942,5 PSI (≈ 6,5 MPa). El contacto puede ser normalmente abierto (NO) o normalmente cerrado (NC); corriente nominal máxima hasta 6 A (AC). Diseñado para protección y control local de presión en sistemas de refrigeración, HVAC y equipos industriales.

Aplicaciones

• Unidades de refrigeración y equipos de cadena fría
• Aire acondicionado y sistemas HVAC
• Compresores de aire
• Bombas de aceite y unidades hidráulicas
• Otros equipos industriales que requieren control/protección de presión

Parámetros
Rango de ajuste de presión (presión manométrica): 0,02 MPa a 6,5 MPa (baja presión ≤ 1,0 MPa; alta presión > 1,0 MPa).
Presión de funcionamiento / Tolerancia / Soportar presión máxima:
0,2 ≤ p < 0,6 MPa — ±0,03 MPa — Soporta máx.: 1,5 MPa
0,6 ≤ p < 1,0 MPa — ±0,05 MPa — Soporta máx.: 2,0 MPa
1,0 ≤ p < 2,0 MPa — ±0,07 MPa — Soporta máx.: 3,0 MPa
2,0 ≤ p < 3,0 MPa — ±0,10 MPa — Soporta máx.: 4,0 MPa
3,0 ≤ p < 4,0 MPa — ±0,15 MPa — Soporta máx.: 5,5 MPa
4,0 ≤ p < 5,0 MPa — ±0,20 MPa — Soporta máx.: 6,5 MPa
5,0 ≤ p < 6,5 MPa — ±0,25 MPa — Soporta máx.: 8,0 MPa
Presión de rotura (presión manométrica): 34,5 MPa × 1 min, sin daños ni fugas.
Temperatura de funcionamiento (ambiente): baja presión -40 °C a 65 °C; alta presión -40 °C a 120 °C.
Temperatura del medio: baja presión -40 °C a 80 °C; alta presión -40 °C a 135 °C.

Parámetros eléctricos
24–250 VAC / 0,02–6 A; 8–36 VDC / 0,02–3 A.

Medios compatibles
Aire, agua, aceite, lubricantes, refrigerantes y hidrocarburos similares.

Vida útil & protección
Vida mecánica: 100.000 ciclos. Vida eléctrica: 30.000 ciclos (UL, CE). Grado de protección: IP67.

Documentos y dibujos
Ficha técnica y dibujo dimensional disponibles en PDF.

Especificaciones técnicas

• Modelo: LF08M
• Punto de ajuste máximo: 942,5 PSI (≈ 6,5 MPa)
• Rango de presión: 0,02 MPa a 6,5 MPa
• Tipo de interruptor: Reinicio manual; NO o NC
• Corriente nominal máxima: hasta 6 A (AC); hasta 3 A (DC según tensión)
• Parámetros eléctricos: 24–250 VAC (0,02–6 A); 8–36 VDC (0,02–3 A)
• Presión de rotura: 34,5 MPa × 1 min (sin daños/fugas)
• Temperaturas de funcionamiento: ver parámetros arriba
• Vida: mecánica 100.000 ciclos; eléctrica 30.000 ciclos (UL, CE)
• Grado de protección: IP67
• Medios compatibles: aire, agua, aceite, lubricantes, refrigerantes
• Marca: LEFOO
