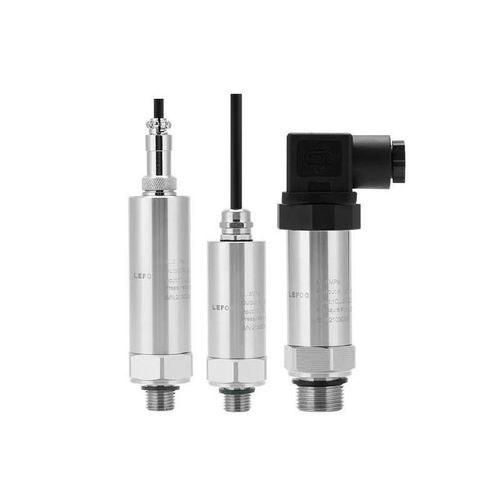

Transmisor de presión relativa LFT3100

absolutapiezorresistivo4-20 mA

Descripción
El transmisor integrado de temperatura y presión LFT3100 combina un avanzado sensor de presión piezorresistivo con una sonda de temperatura PT-100 y convierte las señales en salidas estándar mediante un circuito de acondicionamiento dedicado. Dispone de compensación digital de temperatura, amplio rango de trabajo y múltiples opciones de salida. Adecuado para el control de presión y temperatura en sistemas de tratamiento de agua y alimentos.

Características principales

• Núcleo sensor de silicio por difusión relleno de aceite para alta precisión y gran capacidad de sobrecarga.
• Salidas dobles de temperatura y presión en una carcasa compacta para ahorro de espacio.
• Soporta comunicación Modbus-485 (versión inteligente).
• Elementos sensibles de temperatura y presión empaquetados juntos para medir más cerca de la temperatura del medio.

Especificación (tabla)
Rango de medición: 0 ~ 10 kPa .. 70 MPa
Rango de temperatura (PT-100): -20 ~ 100 °C
Presión de sobrecarga: 1,5 × presión nominal
Precisión: Presión ±0,5% F.S; Temperatura ±2% F.S
Estabilidad: <0,5% F.S/año
Temperatura de trabajo: -20 ~ 85 °C
Temperatura de almacenamiento: -40 ~ 100 °C
Medio medido: Gas o líquido compatible con acero inoxidable 304/316L, FKM (goma fluorada) o NBR (goma nitrílica)
Opciones eléctricas: 2 hilos / 3 hilos / 4 hilos
Señales de salida: 4–20 mA / 0,5–4,5 V / RS-485 (Modbus para versión inteligente)
Alimentación: 10–30 VDC / 4,75–5,25 VDC / 10–30 VDC
Conexiones eléctricas: DIN43650A (Big Hirschmann), M12 estanco, conector aviación GX12 (3/4 núcleos), conector aviación M12 4 núcleos
Protección de la carcasa: IP54, IP65
Conexiones de presión: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, etc.
Tipo de presión: Manométrica (G) / Absoluta (A)
Certificaciones: Ex-proof type E, RoHS, CE

Especificaciones técnicas

• Modelo: LFT3100
• Rango de medición: 0 ~ 10 kPa .. 70 MPa (según variante)
• Detección de temperatura: PT-100, -20 ~ 100 °C
• Capacidad de sobrecarga: 1,5× presión nominal
• Precisión de presión: ±0,5% F.S (linealidad, repetibilidad, histéresis combinadas a 25 °C)
• Precisión de temperatura: ±2% F.S
• Estabilidad: <0,5% F.S/año
• Temperatura de operación: -20 ~ 85 °C
• Temperatura de almacenamiento: -40 ~ 100 °C
• Medios compatibles: Gases o líquidos compatibles con 304/316L, FKM o NBR
• Configuraciones eléctricas: 2 hilos / 3 hilos / 4 hilos
• Salidas disponibles: 4–20 mA, 0,5–4,5 V, RS-485 (Modbus en versión inteligente)
• Opciones de alimentación: 10–30 VDC (2/4 hilos), 4,75–5,25 VDC (3 hilos, salida tension)
• Conectores eléctricos: DIN43650A, M12 estanco, GX12, M12 4 núcleos
• Grado de protección: IP54 o IP65
• Racores de presión: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, etc.
• Formas de presión: Manométrica (G) o Absoluta (A)
• Certificados: Ex-proof type E, RoHS, CE
