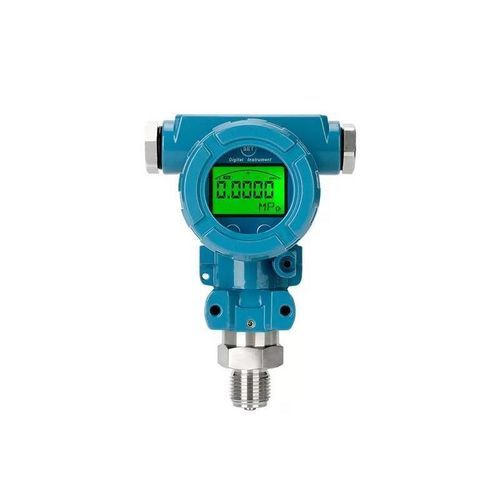

Transmisor de presión relativa LFT6200

absolutapiezorresistivo4-20 mA

Descripción
El LFT6200 es un transmisor de presión aislado y a prueba de explosiones para la medida de presión de gases y líquidos industriales (agua, aceite, medios ligeramente corrosivos). Incorpora un cabezal de presión en acero inoxidable 304, un elemento sensor de alta calidad y un circuito V/I dedicado para facilitar la calibración de cero y rango. Está certificado Exd IIc T6 Gb y ofrece múltiples opciones eléctricas y de conexión de presión.

Características

• Construcción a prueba de explosiones Exd IIc T6 Gb.
• Cabezal de presión en acero inoxidable 304 (opción 316L compatible).
• Rangos de presión seleccionables desde -100 kPa hasta 60 MPa.
• Señales de salida: 4–20 mA, 4–20 mA + HART, 0–10 VDC, RS-485.
• Pantalla en tiempo real configurable y varias conexiones de presión (M20×1.5, G1/2).
• Carcasa IP67 con salida de cable impermeable.

Especificación
Rango de presión: -100 kPa ... 0/10 kPa ... 60 MPa. Resistencia a sobrepresión: 1,5× la presión nominal. Precisión (medida a 25 ℃): ±1,0% F.S; ±0,5% F.S; ±0,25% F.S (según rango). Estabilidad: <0,5% F.S por año. Temperatura de trabajo: -20 a 80 ℃. Temperatura de almacenamiento: -40 a 100 ℃. Medio medido: gas o líquido compatible con acero inoxidable 304 o 316L, caucho fluorado (FKM) o caucho nitrílico (NBR). Configuración eléctrica: 2 hilos / 3 hilos / 4 hilos. Señales de salida: 4–20 mA; 4–20 mA + HART; 0–10 VDC; RS-485. Alimentación: 10–30 VDC / 14–36 VDC / 10–36 VDC (según cableado/salida). Aislamiento: >100 MΩ @ 500 VDC. Rigidez dieléctrica: 500 VAC @ 60 s. Tipo de presión: Manométrica (G) / Absoluta (A). Conexión de presión: M20×1.5, G1/2. ① Medido a 25 ℃ con precisión combinada de linealidad, repetibilidad e histéresis.

Características / Especificaciones técnicas

• Modelo: LFT6200
• Grado a prueba de explosiones: Exd IIc T6 Gb
• Material del cabezal: acero inoxidable 304 (compatible 316L)
• Rangos de presión: -100 kPa a 60 MPa (rangos seleccionables)
• Opciones de precisión: ±0,25% F.S / ±0,5% F.S / ±1,0% F.S
• Señales de salida: 4–20 mA; 4–20 mA + HART; 0–10 VDC; RS-485
• Alimentación: 10–36 VDC (según configuración)
• Protección: IP67
• Conexión eléctrica: salida de cable impermeable
• Conexiones de presión: M20×1.5; G1/2
