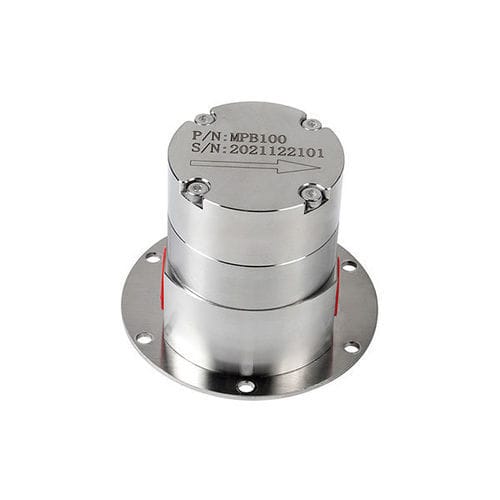

Bomba de engranaje helicoidal MPB100

de aguapara productos químicosde ácido

Descripción general
La serie MPB de micro bombas de engranajes magnéticas emplea un accionamiento magnético para crear una cámara de bombeo completamente sellada, garantizando transferencia sin fugas, con mínima pulsación y bajo nivel sonoro. El MPB100 tiene un desplazamiento de 3,60 ml/rev y un caudal máximo de 10 L/min. Las opciones de materiales y sellado permiten su uso con medios de alta pureza y corrosivos.

Características

• Entrega precisa sin pulsaciones
  Geometría de engranajes helicoidales para un caudal continuo y dosificado; con servomotor o motor paso a paso, la precisión de entrega puede ser ±0,5 %.
• Fuerte succión y presión estable
  Capacidad para mantener presión de transporte alta y estable; adecuada para dosificación en líquidos de baja viscosidad a alta presión.
• Sin fugas externas
  El acoplamiento magnético junto con un O-ring estático (FKM o PTFE) aísla el medio bombeado del exterior.
• Bajo ruido
  El par se transmite por acoplamiento magnético evitando contacto mecánico; los engranajes helicoidales reducen fricción e vibración.
• Larga vida útil
  Fabricación de precisión y materiales de alto rendimiento aumentan la durabilidad operativa.

Descripción de la serie
Las bombas micro MPB están diseñadas para control preciso del caudal y aplicaciones sensibles a la contaminación. Los engranajes están fabricados en PEEK; cuerpos y ejes disponibles en acero inox 316L o 304, con PPS como alternativa. Sellos: FKM para resistencia al desgaste y temperatura, PTFE para mayor resistencia química. El acoplamiento magnético interno/externo asegura transmisión sin fugas.

Aplicaciones típicas
Apta para agua desionizada, metanol, solución de urea, queroseno, aditivos, aceite lubricante, lejía, solución de amoníaco, solución de cobalto, dializado, etilenglicol, refrigerantes, tintas, glicerina, resinas fenólicas, agentes de curado, esencias y líquidos fluorados.

Especificación del modelo
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - Serie de bomba: MPB (sello O-ring estático)
2 - Modelo/desplazamiento: 100 = 3,60 ml/rev; caudal máx. 10 L/min
3 - Cuerpo de la bomba: A = 304; B = 316L; C = PPS (otras opciones disponibles)
4 - Engranaje/eje: A = engranaje PEEK + eje 316L; B = engranaje PEEK + eje cerámico (opciones a medida)
5 - Rosca entrada/salida: A = G1/8; B = G1/4; C = G3/8; D = G1/2; E = personalizada

Parámetros técnicos
Modelo - Desplazamiento (ml/rev) - Caudal (L/min)
MPB003 - 0,1 ml/rev - 0,3 L/min
MPB010 - 0,28 ml/rev - 1,0 L/min
MPB015 - 0,35 ml/rev - 1,5 L/min
MPB030 - 0,9 ml/rev - 3,0 L/min
MPB060 - 1,41 ml/rev - 6,0 L/min
MPB075 - 1,7 ml/rev - 6,0 L/min
MPB100 - 3,6 ml/rev - 10 L/min
MPB150 - 5,4 ml/rev - 15 L/min
MPB200 - 6,6 ml/rev - 20 L/min
MPB350 - 12 ml/rev - 35 L/min
MPB600 - 15 ml/rev - 45 L/min
MPB1000 - 33 ml/rev - 100 L/min

Parámetros comunes:
Rango de viscosidad: MPB003–MPB350: 0–3000 cP; MPB600 & MPB1000: 0–12000 cP
Rango de temperatura: -40°C a 100°C
Diferencial de presión: MPB003–MPB350: 0–20 bar; MPB600 & MPB1000: 0–5 bar
Filtro de entrada recomendado: malla 400
Nivel de vacío de entrada: -0,85 bar
Ruido: modelos pequeños (alta velocidad) 4000 RPM < 60 dB; modelos grandes 2000 RPM < 60 dB

Vista explotada / componentes

• Tornillo hexagonal interior
• Tapa frontal
• Anillos de sellado
• Pernos de posición
• Engranaje motriz
• Engranaje conducido
• Cámara de la bomba
• Mangas de eje
• Cuerpo principal
• Imán interno
• Carcasa de protección
• Placa de montaje y tornillería

Especificaciones técnicas

• Modelo: MPB100
• Desplazamiento: 3,60 ml/rev
• Caudal máximo: 10 L/min
• Materiales cuerpo: 304 (A), 316L (B), PPS (C)
• Opciones engranaje/eje: engranaje PEEK + eje 316L (A); engranaje PEEK + eje cerámico (B); opciones personalizadas
• Sellado: O-ring estático (FKM o PTFE)
• Roscas entrada/salida: G1/8, G1/4, G3/8, G1/2, otras
• Viscosidad: hasta 3000 cP (la mayoría de modelos); hasta 12000 cP (MPB600/MPB1000)
• Temperatura: -40°C a 100°C
• Presión: hasta 20 bar (modelos pequeños); hasta 5 bar (modelos de mayor caudal)
• Filtro de entrada recomendado: malla 400
• Nivel de vacío de entrada: -0,85 bar
• Funcionamiento: acoplamiento magnético, cámara completamente sellada — sin contacto mecánico de sello de eje, previene fugas y contaminación
