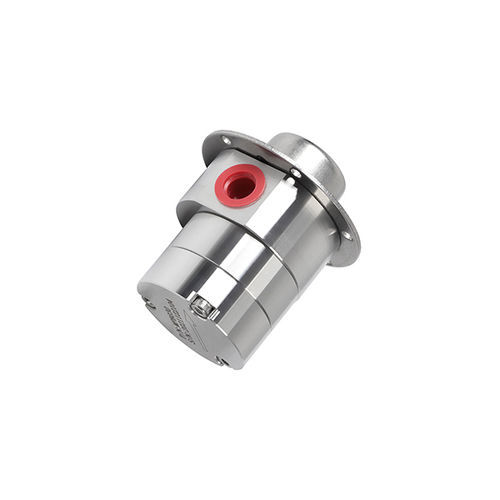

Bomba de engranaje MPB030

para productos químicosde accionamiento magnéticoestacionaria

Resumen
La bomba micro de engranajes con accionamiento magnético MPB030 incorpora una cámara de bombeo totalmente sellada mediante acoplamiento magnético. Ofrece transferencia de fluido prácticamente sin pulsaciones, sin fugas, con bajo nivel sonoro y tamaño compacto. Diseñada para aplicaciones con caudales aproximados de 1,5–3 L/min y diferencias de presión de 0,5–18 bar.

Características clave

• Entrega precisa sin pulsaciones
  El diseño de engranajes helicoidales proporciona transporte continuo y preciso del fluido; con servomotor o motor paso a paso, la precisión de dosificación puede alcanzar ±0,5 %.
• Fuerte capacidad de succión y presión estable
  Capaz de mantener presión de transporte alta y estable, y un buen rendimiento con líquidos de baja viscosidad.
• Operación sin fugas
  El accionamiento magnético y el sellado estático con juntas tóricas aíslan el medio bombeado del exterior para impedir fugas.
• Bajo nivel de ruido
  El par se transmite mediante acoplamiento magnético y los engranajes helicoidales garantizan un engranaje suave, reduciendo fricción, impactos y vibraciones.
• Vida útil prolongada
  La fabricación de precisión y la selección de materiales adecuados alargan la vida de servicio.

Materiales y aplicaciones
Las MPB030 utilizan engranajes en PEEK con carcasas y ejes disponibles en 316L, 304, PPS u otros materiales personalizados. Sellos: junta tórica estática en FKM o PTFE (FKM para mayor resistencia al desgaste y temperatura; PTFE para mayor resistencia química). La transmisión se realiza por acoplamiento magnético interno/externo para una transferencia sin fugas. Aplicaciones típicas: micro-transferencia de precisión, dosificación, lubricación, pulverización, dispensado, muestreo, codificación, impulsión, circulación, recubrimiento, pintura y sistemas de medición.

Especificación del modelo (tabla)
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - Serie de bomba: MPB: Junta tórica de goma
2 - Modelo/Desplazamiento: 030: 0,90 ml/rev; Caudal máximo 3 L/min
3 - Cuerpo de bomba: A: 304; B: 316L; C: PPS; Otras opciones disponibles
4 - Engranaje/Eje: A: Engranaje PEEK + eje 316L; B: Engranaje PEEK + eje cerámico; Otras opciones disponibles
5 - Rosca entrada/salida: A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: Opciones personalizadas

Parámetros técnicos (tabla)
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

Vista explotada - piezas (extracto)
1 - Tornillo hexagonal interior *3
2 - Tapa frontal
3 - Anillo de sellado 1
4 - Pasador *2
5 - Engranaje conductor
6 - Engranaje conducido
7 - Cámara de la bomba
8 - Manguito de eje *6
9 - Cuerpo principal
10 - Anillo de sellado 2
11 - Imán interno
12 - Carcasa de protección
13 - Placa de montaje
14 - Tornillo avellanado M3*6

Características / especificaciones técnicas

• Modelo comercial: MPB030
• Desplazamiento: 0,90 ml/rev
• Caudal máximo: hasta 3,0 L/min
• Rango de presión diferencial aplicable: hasta 0–20 bar (típico MPB030)
• Rango de viscosidad: 0–3000 cps
• Rango de temperatura: -40°C a 100°C
• Ruido: < 60 dB a RPM nominal (4000 RPM para el grupo MPB030)
• Filtro de entrada: mallado 400 recomendado
• Nivel de vacío de entrada: -0,85 bar
• Materiales del cuerpo: 304 / 316L / PPS / personalizado
• Opciones engranaje/eje: engranajes PEEK con eje 316L o eje cerámico (opciones personalizadas)
• Materiales de sellado: junta tórica estática FKM o PTFE
• Opciones de rosca entrada/salida: G1/8, G1/4, G3/8, G1/2 o personalizado
• Transmisión: acoplamiento magnético (interno/externo) que permite operación totalmente sellada y sin fugas
