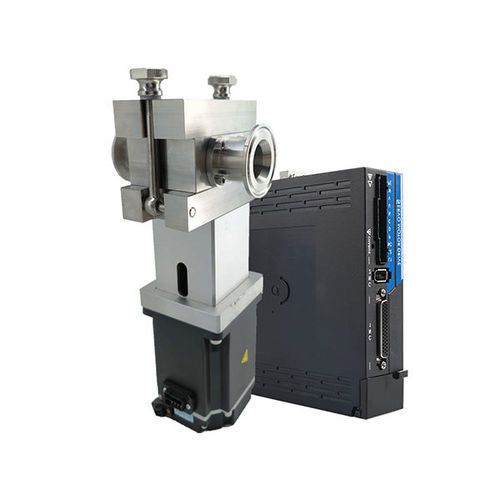

Bomba de engranaje helicoidal MPB1000

para productos químicospara productos agroalimentariosde accionamiento magnético

Descripción breve
El MPB1000 es una bomba micro de engranajes con accionamiento magnético impulsada por un motor servo sin escobillas AC. Desplazamiento 33 ml/rev, caudal hasta 100 L/min, rango de presión de salida típico 0,5–5 bar. Diseñada para alta velocidad, control preciso, operación estable y aplicaciones que requieren aislamiento del fluido sin fugas.

Características clave

• Entrega sin pulsos y precisa
  El par de engranajes helicoidales proporciona transferencia continua y sin pulsos. Con control servo, la precisión de entrega alcanza ±0,2%.
• Alta succión y presión estable
  Capaz de succión efectiva en vacío y descarga estable para líquidos de baja viscosidad a altos caudales.
• Sin fugas externas
  Accionamiento magnético con sellado estático por junta tórica que aísla el medio bombeado de la atmósfera para prevenir fugas.
• Bajo ruido y eficiencia energética
  El acoplamiento magnético transmite par sin contacto mecánico. Los engranajes helicoidales reducen fricción y vibración; la potencia del motor se ajusta a la carga para ahorrar energía.
• Larga vida útil
  Materiales de alto rendimiento y diseño sin escobillas aumentan los intervalos de mantenimiento.

Descripción de la bomba
El MPB1000 emplea un motor servo sin escobillas AC acoplado mediante un circuito magnético de anillo exterior (acoplamiento magnético). Un controlador externo permite control en lazo cerrado de velocidad, par y posición para dosificación precisa y respuesta dinámica, apto para arranques/paradas frecuentes y funcionamiento a alta velocidad.

Especificación del modelo
Serie: MPB (junta tórica de goma). Desplazamientos: MPB600 = 15 ml/rev (máx. 45 L/min); MPB1000 = 33 ml/rev (máx. 100 L/min). Materiales cuerpo: 304 / 316L / PPS / Hastelloy / Titanio. Opciones engranaje/eje: engranaje PEEK con eje 316L/cerámica/tungsteno/titanio; engranaje 316L + eje 316L. Rosca entrada/salida: chuck. Opciones de motor: BL (brushless DC), DC (brushed DC), SVCA (servo), ACIM (inducción AC trifásica), variantes a prueba de explosiones. Voltaje: 220V. Potencias: 400W / 750W / 1000W (en esta ficha: 750W servo).

Parámetros técnicos
Ejemplo típico de configuración: MPB1000 B A E D 220V 750W. Rango de viscosidad: 0–12.000 cps. Temperatura del fluido: -40°C a 100°C. Presión de salida: hasta 0,5–5 bar (según aplicación); diferencia de presión de referencia: 3 bar. Vacío de entrada: -0,85 bar. Rango de velocidad del motor: 0–3000 rpm. Precisión de entrega con servo: ±0,2%.

Aplicaciones y notas adicionales
Adecuada para llenado, dosificación, transferencia alimentaria, manejo de fluidos viscosos y cualquier aplicación que requiera aislamiento magnético para prevenir fugas. Seleccionar materiales y combinaciones engranaje/eje según compatibilidad química y temperatura.

Especificaciones técnicas

• Modelo: MPB1000
• Desplazamiento: 33 ml/rev
• Rango de caudal: hasta 100 L/min (según modelo)
• Presión de salida típica: 0,5–5 bar
• Diferencia de presión de referencia: 3 bar
• Capacidad de aspiración: -0,85 bar
• Viscosidad del medio: 0–12.000 cps
• Temperatura del medio: -40°C a 100°C
• Materiales del cuerpo: 304 / 316L / PPS / Hastelloy / Titanio
• Opciones de engranaje & eje: PEEK + 316L/cerámica/tungsteno/titanio ; 316L + 316L
• Tipos de motor: brushless DC, brushed DC, servo, inducción AC trifásica, variantes a prueba de explosiones
• Voltaje: 220V
• Opciones de potencia: 400W / 750W / 1000W (ejemplo: 750W servo)
• Precisión de entrega: ±0,2% (con servo)
