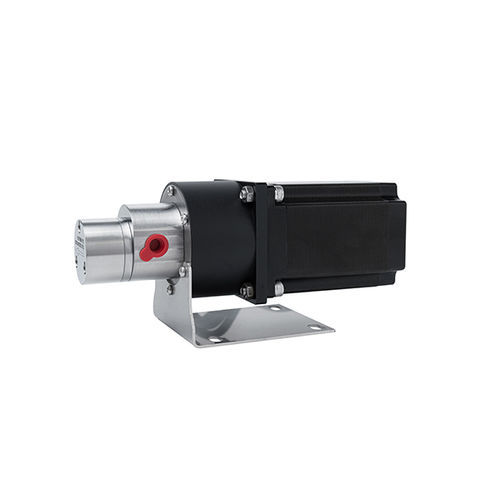

Bomba de engranaje helicoidal MPC010

para productos químicospara lubricantescon motor paso a paso

Descripción general
La bomba de engranajes de accionamiento magnético micro MPC010 está impulsada por un motor paso a paso 57 y está diseñada para dosificación precisa a bajos caudales (10–700 ml/min típicos) y presiones según la aplicación (0,5–20 bar). El accionamiento magnético y el sellado estático con O‑ring aíslan el medio bombeado para evitar fugas, permitiendo su uso con fluidos sensibles o peligrosos.

Características clave

• Entrega precisa sin pulsos
  El diseño de engranajes helicoidales y el control por motor paso a paso proporcionan un transporte volumétrico continuo y muy repetible con una precisión del motor de aproximadamente ±0,5 %.
• Alta capacidad de aspiración al vacío
  Asegura un transporte estable y entrega a alta presión en líquidos de baja viscosidad, con prestaciones de aspiración fiables.
• Sin fugas
  El acoplamiento magnético con aislamiento por O‑ring estático garantiza que el medio bombeado esté sellado del entorno.
• Bajo caudal, alta precisión
  Bajo desplazamiento por revolución (0.28 ml/rev) y control preciso por pasos permiten posicionamiento y dosificación repetitiva exacta.
• Bajo ruido
  La transmisión de par magnética evita el contacto mecánico; el engranaje helicoidal reduce fricción, impactos y vibraciones.

Aplicación / Descripción
La MPC010 es accionada por un motor paso a paso 57 cuyo eje se acopla al anillo magnético externo del REPM para accionar el tren de engranajes magnético. Respuesta rápida en arranque/parada/inversión, mínima acumulación de error paso a paso y posicionamiento fino hacen que esta bomba sea adecuada para dosificación de laboratorio, sistemas analíticos, dosificación de tinta/químicos, lubricación a pequeña escala y otras aplicaciones industriales de bajo caudal y alta precisión.

Especificación del modelo (desglose del código)
Serie de bomba (posición 1): MPC — junta PTFE
Modelo/Desplazamiento (posición 2): 010: 0.28 ml/rev; caudal máximo hasta 1 L/min
Cuerpo de la bomba (posición 3): A: 304; B: 316L; C: PPS; otros materiales personalizables
Engranaje / Eje (posición 4): A: engranaje PEEK + eje 316L; B: engranaje PEEK + eje cerámico; otras opciones disponibles
Rosca entrada/salida (posición 5): A: G1/8; B: G1/4; otras roscas disponibles
Motor (posición 6): C: SM (Stepper Motor)
Voltaje (posición 7): 24V
Potencia (posición 8): / (no especificada)

Parámetros técnicos
Modelo: MPC010BAAC24V/
Viscosidad del medio: 0–1000 cP
Temperatura del medio: -40°C a 100°C
Diferencial de presión (ejemplo): 3 Bar (depende de la variante)
Nivel de vacío de entrada: hasta -0,85 Bar
Tipo de motor: 57SM (stepper)
Velocidad del motor: 100–800 rpm

Rendimiento & Documentación
Las curvas de rendimiento, diagramas de caudal/presión y planos dimensionales/explotados están disponibles en la página del producto como imágenes descargables y hojas de datos.

Especificaciones técnicas

• Desplazamiento: 0.28 ml/rev (MPC010)
• Rango de caudal recomendado: 10–700 ml/min; caudal máximo del modelo hasta 1 L/min
• Capacidad de presión: adecuada para 0,5–20 bar según configuración; variante de ejemplo 3 Bar
• Viscosidad máxima del medio: hasta 1000 cP
• Rango de temperatura del medio: -40°C a 100°C
• Capacidad de aspiración: hasta -0,85 Bar
• Motor: motor paso a paso 57 (57SM), rango de velocidad 100–800 rpm
• Materiales del cuerpo de la bomba: 304 (A), 316L (B), PPS (C)
• Opciones engranaje/eje: engranaje PEEK con eje 316L o eje cerámico
• Opciones de rosca entrada/salida: G1/8 (A) o G1/4 (B)
