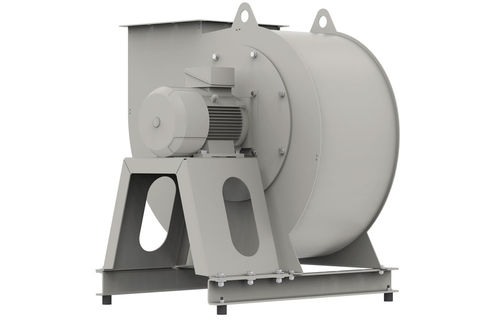

Ventilador centrífugo PK 352

ACcon motor eléctricocon motor asíncrono

Presentación Los ventiladores de aire de proceso ZIEHL-ABEGG se utilizan en maquinaria industrial y sistemas de producción de numerosos sectores. Proporcionan el transporte de aire necesario para ventilación, secado y refrigeración. Existen versiones antideflagrantes con certificación ATEX para aplicaciones con gases, vapores o polvos inflamables.

Características del producto Ventiladores radiales con carcasa en espiral, aspiración por un solo lado, accionamiento directo. Temperatura máxima del medio transportado: 400 °C.

Propiedades y particularidades

• Rodete de alto rendimiento con palas curvadas hacia atrás, equilibrado dinámicamente
• Carcasa en espiral robusta, soldada, en chapa de acero revestida
• RAL 7032 o acero inoxidable decapado y pasivado
• Motor de accionamiento como motor IEC estándar en versiones IMB3 y IMB5 y otras versiones habituales
• Caudal volumétrico: 22.000–100.000 m³/h
• Presión disponible: 2.600–20.000 Pa

Conceptos de motores

• Motores estándar IEC: construcción IMB3 o IMB5
• Motores especiales opcionales: ISO H o motores con ejes de acero inoxidable

Versión antideflagrante (ATEX) — características

• Protección antistática de la superficie mediante recubrimiento en polvo (p. ej. RAL9005 y RAL7035)
• Posibilidad de separación de zonas mediante sello radial de eje adecuado
• Clase de temperatura: T4 / T125 °C
• Grupo de equipo: IIB+H2
• Motor de rotor interno (AC)
• EPL: Gb / Gc / Db / Dc
• Zonas de aplicación: Zona 1 / 2 / 21 / 22
• Tipos de protección del motor al arranque: Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Tipo de protección del ventilador al arranque: Ex h (seguridad constructiva "c")
• Temperatura ambiente (ATEX): -20 a +40/60 °C
• Certificados: ATEX (versiones antideflagrantes disponibles)

Especificaciones técnicas

• Tipo: Ventilador radial centrífugo con carcasa en espiral, aspiración por un solo lado, accionamiento directo
• Temperatura máxima del medio transportado: 400 °C
• Caudal volumétrico: 22.000–100.000 m³/h
• Presión disponible: 2.600–20.000 Pa
• Rodete: palas curvadas hacia atrás, equilibrado dinámicamente
• Materiales de la carcasa: chapa de acero revestida (p. ej. RAL7032) o acero inoxidable decapado y pasivado
• Motores compatibles: IEC IMB3 / IMB5; opcionales: ISO H, ejes inox
• Versiones antideflagrantes: certificación ATEX, clases T4/T125 °C, EPL Gb/Gc/Db/Dc, grupo IIB+H2
• Temperatura ambiente (ATEX): -20 °C a +40/60 °C
