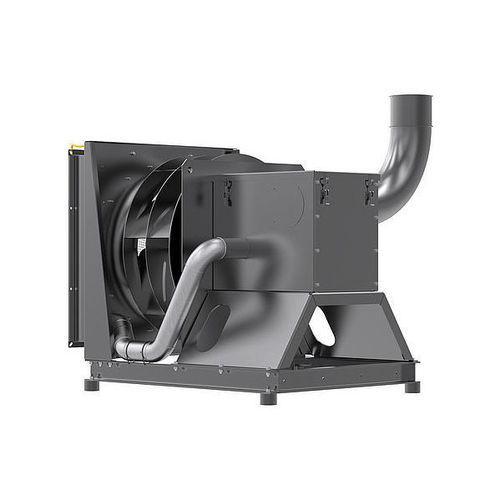

Ventilador centrífugo PK 802

de circulación de airede refrigeraciónde circulación de aire

Presentación
ZIEHL-ABEGG desarrolla soluciones de ventilación individuales y personalizadas para industrias y aplicaciones muy diversas: unidades de climatización, industria cerámica, industria química y farmacéutica, refrigeración de generadores y motores, así como aplicaciones ferroviarias. Ventiladores en carcasa, ventiladores de tapón y ventiladores de libre funcionamiento adaptados a cada aplicación. Variables, flexibles y optimizados para un rendimiento máximo.

Especificación del producto
Ventiladores en carcasa, ventiladores de tapón y ventiladores de libre funcionamiento personalizados según la aplicación.

Características y particularidades

• Adaptación flexible a la estructura existente
• Impulsores, carcasas, boquillas de admisión y placas de sujeción configurables libremente
• Configuración variable en función del punto de funcionamiento deseado
• Versiones especiales para dispositivos de sellado de eje y piezas acopladas
• Cubiertas del motor, silenciadores, filtros de admisión, bolsas de admisión, compuertas

Conceptos de motores

• Motores estándar IEC tipo IMB3 o IMB5
• Motores especiales posibles: aislamiento térmico ISO H o ejes de acero inoxidable

Versión antideflagrante (ejemplos de características)

• Protección antielectrostática de la superficie mediante recubrimiento en polvo (RAL 9005 y RAL 7035)

Detalles técnicos y condiciones de uso

• Posible separación de zonas con junta radial de eje adecuada
• Clase de temperatura T4 / T125 °C
• Grupo de aparatos IIB + H2
• Motor de rotor interno
• EPL: Gb / Gc / Db / Dc
• Zonas cubiertas: 1 / 2 / 21 / 22
• Tipo de protección del motor al arranque: Ex d / Ex de
• Tipo de protección del ventilador al arranque: Ex h (seguridad constructiva "c")
• Adecuado para temperaturas ambiente: -20 a +40 / +60 °C
• Certificados disponibles: ATEX

Ejemplos de modelos ilustrados

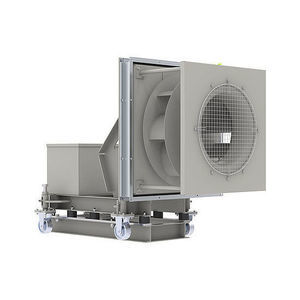

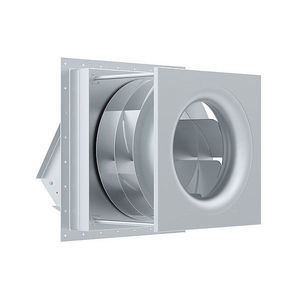

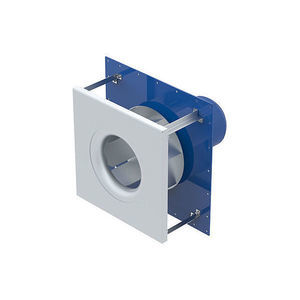

• PK 802 (ejemplo de aplicación / imágenes)

Características / especificaciones técnicas

• Productos configurables: ventiladores en carcasa, ventiladores de tapón, ventiladores de libre funcionamiento
• Opciones de configuración: impulsores, carcasas, boquillas de admisión, placas de sujeción
• Opciones de motor: IMB3 / IMB5; versiones ISO H; ejes inox
• Opciones de sellado y piezas adaptadas según la aplicación
• Versiones antideflagrantes con protección de superficie y certificaciones ATEX
• Rango de temperatura ambiente: -20 a +40 / +60 °C (según versión)
• Zonas y niveles de protección: zonas 1/2/21/22; EPL Gb/Gc/Db/Dc
• Protecciones de arranque: Ex d / Ex de (motor); Ex h (ventilador)
