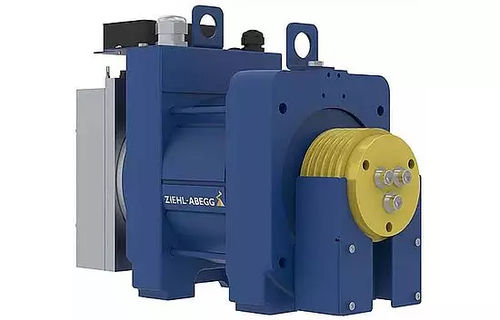

Motor síncrono ZAtopDC400Vcon imán permanente
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- síncrono, DC
- Voltaje
- 400V
- Configuración
- con imán permanente, compacto
- Aplicaciones
- de tracción, para ascensor
- Diámetro
Máx.: 640 mm
(25,2 in)Mín.: 120 mm
(4,72 in)
Descripción
Descripción general
Propiedades y particularidades
Aplicaciones y campos de utilización
Versiones de ZAtop (datos clave por modelo)
SM132/A
SM132/B
SM180
SM190
SM200
SM205
SM210
SM250
SM315
Características / especificaciones técnicas
- ZAtop es un accionamiento de ascensor sin reductor excitado por imanes permanentes, diseñado para ascensores con polea motriz. Combina unas dimensiones de instalación compactas con una tecnología de motor y control eficiente para reducir el consumo energético durante el ciclo de vida y minimizar la huella de instalación, tanto en ascensores con sala de máquinas como sin ella.
Propiedades y particularidades
- Accionamiento síncrono sin reductor, excitado por imán permanente, para ascensores de polea tractora
- Diseño compacto, adecuado para instalaciones con o sin sala de máquinas
- Freno con homologación que puede integrarse en los dispositivos de seguridad contra sobrevelocidad y movimientos involuntarios
- Alta eficiencia energética y funcionamiento silencioso
- Opciones disponibles según versión: liberación/ventilación mecánica del freno, ventilación forzada para mayor tiempo de servicio, interruptor de aproximación inductivo, distintas opciones de encoder (EnDat, SSI, BISS C, SinCos)
Aplicaciones y campos de utilización
- Cargas útiles hasta 6.500 kg según modelo
- Velocidades operativas hasta 4,0 m/s según modelo
- Diámetros de polea tractora de 120 mm a 640 mm
Versiones de ZAtop (datos clave por modelo)
SM132/A
- Carga útil: hasta 1.050 kg (2:1)
- Velocidad: hasta 1,6 m/s
- Carga sobre eje: hasta 1.700 kg
- Ancho de montaje: 210 mm
- Polea tractora: 120 mm o 160 mm
- Opcional: liberación mecánica de frenos, interruptor de proximidad inductivo
SM132/B
- Carga útil: hasta 1.050 kg (2:1)
- Velocidad: hasta 2,5 m/s
- Carga sobre eje: hasta 2.400 kg
- Ancho de montaje: 210 mm
- Polea tractora: 120 mm a 200 mm
- Opcional: liberación mecánica de frenos, interruptor de proximidad inductivo
SM180
- Carga útil: hasta 1.275 kg (2:1)
- Velocidad: hasta 1,6 m/s
- Carga sobre eje: hasta 2.500 kg
- Ancho de montaje: 256 mm
- Polea tractora: 160 mm a 240 mm
- Opcional: interruptor de proximidad inductivo, liberación mecánica de frenos, ventilación forzada para mayor tiempo de servicio
SM190
- Carga útil: hasta 1.200 kg (2:1)
- Velocidad: hasta 1,6 m/s
- Carga sobre eje: hasta 2.400 kg
- Ancho de montaje: 320 mm
- Polea tractora: 200 mm o 240 mm
- Opcional: ventilación forzada para mayor tiempo de servicio
SM200
- Carga útil: hasta 2.000 kg (2:1)
- Velocidad: hasta 3,0 m/s
- Carga sobre eje: hasta 3.600 kg
- Ancho de montaje: 320 mm
- Poleas tractoras: 160 mm a 500 mm
- Opcional: liberación mecánica de frenos, ventilación forzada para mayor tiempo de servicio
SM205
- Carga útil: hasta 1.050 kg (1:1)
- Velocidad: hasta 2,0 m/s
- Carga sobre eje: hasta 4.800 kg
- Ancho de montaje: 345 mm
- Polea tractora: 160 mm o 200 mm
- Opcional: liberación mecánica de frenos, ventilación forzada, interruptor de proximidad inductivo
SM210
- Carga útil: hasta 2.500 kg (2:1)
- Velocidad: hasta 3,0 m/s
- Carga sobre eje: hasta 4.500 kg
- Ancho de montaje: 340 mm
- Polea tractora: 240 mm a 520 mm
- Opcional: liberación mecánica de frenos, ventilación forzada, interruptor de proximidad inductivo
SM250
- Variantes de carga útil: 1.800 kg (1:1) / 3.500 kg (2:1) / 6.500 kg (4:1)
- Velocidad: hasta 4,0 m/s
- Carga sobre eje: hasta 13.000 kg
- Ancho de montaje: máx. 794 mm (SM250.100C)
- Polea tractora: 320 mm a 640 mm
- Opcional: liberación mecánica de frenos, ventilación forzada, interruptor de proximidad inductivo
SM315
- Carga útil: 5.000 kg (2:1)
- Velocidad: hasta 2,5 m/s
- Carga sobre eje: hasta 13.000 kg
- Ancho de montaje: máx. 1.108 mm (SM315.100A)
- Polea tractora: 520 mm o 640 mm
- Opcional: liberación mecánica de frenos, ventilación forzada, interruptor de proximidad inductivo
Características / especificaciones técnicas
- Tipo: motor síncrono sin reductor, excitado por imanes permanentes, para ascensores de polea motriz
- Diseño: compacto, apto para instalaciones con o sin sala de máquinas
- Freno: homologado y utilizable en dispositivos de seguridad contra sobrevelocidad y movimientos involuntarios
- Encoders compatibles: EnDat, SSI, BISS C, SinCos
- Opciones habituales: liberación mecánica del freno, ventilación forzada, interruptor de proximidad inductivo, variantes de encoder y opciones de activación de freno
- Rango de prestaciones: cargas útiles desde ~1.050 kg hasta 6.500 kg, velocidades hasta 4,0 m/s, diámetros de polea 120–640 mm
