Motor síncrono ZAdisc

400Vcon frenode tracción

Presentación

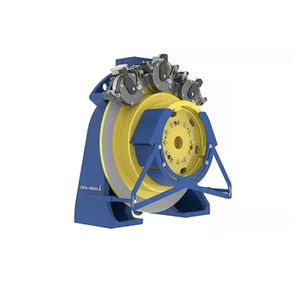

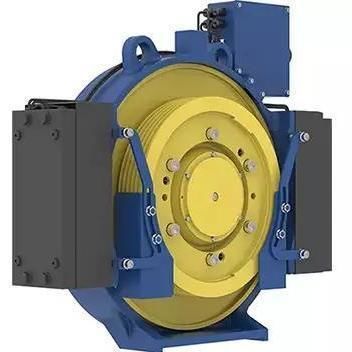

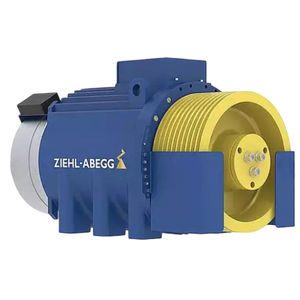

La máquina de ascensor ZAdisc sustituye la máquina original de forma 1:1. La polea motriz está preparada para el cable existente. Al utilizar el elemento de fijación y la mordaza existentes, no es necesario modificar significativamente los rieles de guía. El diseño muy plano del ZAdisc permite optimizar las dimensiones del eje. El concepto de modernización en dos pasos RETROFITBLUE facilita la transición de repuestos originales a componentes ZIEHL-ABEGG disponibles en el mercado abierto. La instalación del variador ZAdyn4CS (paso 1) y el reemplazo de la antigua máquina de ascensor por un ZAdisc (paso 2) crean un sistema de ascensor moderno con un rendimiento y un confort de marcha claramente mejorados.

Características y particularidades
Accionamiento sin engranajes, síncrono de excitación permanente, para ascensores con cable y polea motriz sin cuarto de máquinas. Diseño compacto y montaje del accionamiento sobre los rieles de guía que permiten obtener dimensiones de eje óptimas. El freno homologado puede servir como elemento de protección para evitar una velocidad excesiva en ascenso y prevenir el movimiento involuntario de la cabina.

Aplicaciones y campos

• Cargas útiles hasta 1.125 kg
• Velocidades hasta 2,5 m/s
• Diámetros de polea motriz: 400 mm y 480 mm
• Modernización e instalación nueva de sistemas con motores de rotor disco

Versiones del ZAdisc
SL506

• Carga útil: hasta 675 kg (2:1)
• Velocidad: hasta 1,6 m/s
• Carga por eje: hasta 1.800 kg
• Polea motriz: 400 mm
• Profundidad de instalación < 200 mm
• Sensores de proximidad inductivos (opcional)
• Soporte de montaje

SL510

• Carga útil: hasta 1.125 kg (2:1)
• Velocidad: hasta 2,5 m/s
• Carga por eje: hasta 2.400 kg
• Polea motriz: 480 mm
• Profundidad de instalación < 200 mm
• Sensores de proximidad inductivos (opcional)
• Soporte de montaje

Características / especificaciones técnicas

• Tipo de accionamiento: motor síncrono sin engranajes de excitación permanente
• Sustitución 1:1 de las máquinas originales; polea preparada para cable existente
• Profundidad de instalación compacta: < 200 mm
• Poleas motrices disponibles: 400 mm (SL506) y 480 mm (SL510)
• Cargas útiles: SL506 hasta 675 kg (2:1), SL510 hasta 1.125 kg (2:1)
• Velocidades nominales: SL506 hasta 1,6 m/s, SL510 hasta 2,5 m/s
• Carga por eje: SL506 hasta 1.800 kg, SL510 hasta 2.400 kg
• Opciones: sensores de proximidad inductivos, soportes de montaje
• Compatibilidad de modernización: concepto RETROFITBLUE e integración del variador ZAdyn4C / ZAdyn4CS
• Freno homologado utilizable como elemento de protección
