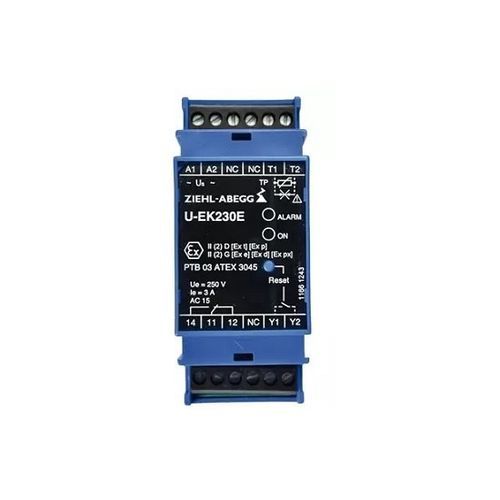

Relé de protección de sobreintensidad S-ET10E

de temperaturatérmicomonofásico

Visión general
La mayoría de los motores de rotor externo ZIEHL-ABEGG están equipados con termointerruptores (TB). Los motores de rotor externo con protección contra explosión incluyen sondas de temperatura (TP). Los motores normalizados IEC pueden integrar TP o termistores PTC. Los protectores comerciales basados únicamente en corriente o en temperatura suelen ofrecer una protección incompleta. Los dispositivos de protección de ZIEHL-ABEGG proporcionan protección y supervisión fiables, también para motores controlados por tensión o que operan con alta frecuencia de conmutación. Los dispositivos evitan el rearanque automático tras un enfriamiento por fallo y permiten proteger varios motores con una sola unidad.

Especificación del producto
ZIEHL-ABEGG suministra dispositivos de protección y supervisión que evalúan las señales de termointerruptores (TB) y sondas de temperatura (TP/PTC) para proteger y supervisar estos motores. Hay versiones para alimentación monofásica (1~) y trifásica (3~).

Propiedades y particularidades

• Los dispositivos 3~ supervisan los termointerruptores integrados (TB), proporcionando protección térmica completa del motor y permitiendo la distribución sencilla de corriente a varios ventiladores.
• Se pueden conectar varios ventiladores a una única unidad 3~; un disparador de sobrecorriente integrado proporciona protección de línea (función de seguridad).
• Las unidades 1~ supervisan un motor conectado cada una (termointerruptor TP).
• Los dispositivos de monitorización para sondas de temperatura (TP) permiten también la protección de motores con protección Ex y admiten el disparo PTC.

Versión / Ámbito de funciones

• Unidades 3~: función de conmutación manual, protección completa del motor, distribución de corriente, disparador de sobrecorriente integrado para protección de línea.
• Unidades 1~: función de conmutación manual, protección completa del motor.
• Monitor TP: adecuado para la supervisión de motores Ex; salida de relé para el control de la desconexión del motor (unidad de disparo PTC).

Características técnicas / especificaciones

• Protección térmica completa mediante supervisión de termointerruptores (TB) y sondas de temperatura (TP).
• Compatible con motores de rotor externo ZIEHL-ABEGG equipados con TB y con motores provistos de TP o PTC (norma IEC).
• Versiones disponibles en monofásico (1~) y trifásico (3~), según el modelo.
• Posibilidad de conectar y proteger varios motores/ventiladores con un único dispositivo 3~.
• Disparador de sobrecorriente integrado en modelos seleccionados para protección de línea.
• Función de conmutación manual y salidas de relé para el control de desconexión del motor.
• Diseñado para funcionamiento fiable con control por tensión y a alta frecuencia de conmutación.
