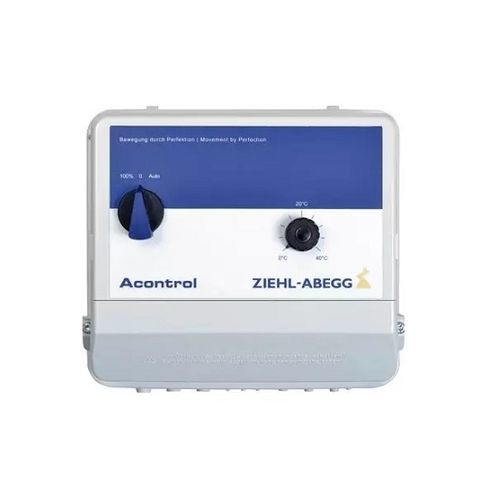

Controlador de ángulo de fase trifásico Acontrol series

Resumen
Reguladores de tensión electrónicos (dispositivos de control por ángulo de fase) y unidades de control tipo transformador para un control sencillo y económico de la velocidad de motores de rotor externo y ventiladores. Equipos disponibles para corrientes nominales de hasta 80 A e interruptores integrados de 5 posiciones como estándar.

Versiones principales

• Acontrol (1~): reguladores monofásicos con ajuste de velocidad mediante mando giratorio integrado o señal 0–10 V; rango 2,5–20 A según modelo.
• Dcontrol (3~): reguladores trifásicos por control de ángulo de fase para funcionamiento individual o en paralelo; rangos de 2 a 80 A según modelo.
• Ucontrol (3~): equipo universal trifásico con modos de funcionamiento preseleccionados y entradas/salidas integradas; rangos hasta 80 A.

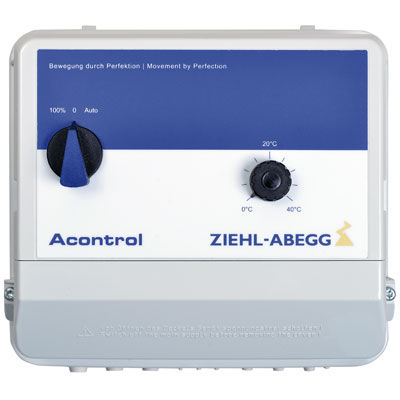

Acontrol — Especificación del producto
Modificación de la velocidad según el principio de control por ángulo de fase. Funcionamiento en modo individual o en paralelo de motores o ventiladores 1~.

Acontrol — Propiedades y particularidades

• Óptimo para combinar con motores y ventiladores de rotor externo ZIEHL-ABEGG.
• Ajuste local sencillo mediante mando giratorio integrado o control remoto mediante señal 0–10 V.
• Versiones con funciones de regulación integradas: desde reguladores de presión/temperatura sencillos hasta dispositivos de control universales; entradas y salidas adicionales integradas.
• Versiones específicas por sector disponibles (p. ej. ordenador de ventilación para agricultura con Acontrol 1~).

Dcontrol + Ucontrol — Especificación del producto
Modificación de la velocidad según el principio de control por ángulo de fase para motores y ventiladores 3~. Control individual o en paralelo de motores/ventiladores.

Dcontrol + Ucontrol — Propiedades y particularidades

• Dcontrol: regulador de velocidad con comando sencillo mediante señal 0–10 V; versiones con funciones de regulación integradas para control de presión y temperatura.
• Ucontrol: equipo universal con modos preestablecidos fáciles de seleccionar y entradas/salidas adicionales integradas.
• Combinación ideal con motores y ventiladores ZIEHL-ABEGG.

Selección y variantes

• Rangos de corriente disponibles: desde 2,5 A hasta 80 A según modelo (ejemplos: 2,5 A, 5 A, 6 A, 10 A, 12 A, 14 A, 15 A, 16 A, 20 A, 25 A, 35 A, 50 A, 80 A).
• Líneas monofásicas (1~) y trifásicas (3~) según la versión.
• Tensiones nominales habituales: 230 V, 400 V, 500 V (según variante).

Aplicaciones típicas

• Control de la velocidad de ventiladores y motores de rotor externo en instalaciones de ventilación y HVAC.
• Soluciones económicas para tareas sencillas de control de motores y para instalaciones que priorizan un coste de inversión reducido.
• Configuraciones específicas para agricultura y otras necesidades sectoriales.

Características técnicas / especificaciones

• Principio de control: control por ángulo de fase o control por transformador según la versión.
• Corrientes nominales: hasta 80 A según modelo.
• Tipos de línea: monofásico (1~) para Acontrol; trifásico (3~) para Dcontrol y Ucontrol.
• Tensiones nominales: 230 V, 400 V, 500 V (según variante).
• Ajuste de velocidad: mando giratorio integrado (Acontrol) o señal 0–10 V para el comando de velocidad.
• Entradas/salidas: versiones con E/S integradas para funciones de regulación (presión, temperatura, etc.).
• Modos de funcionamiento: Ucontrol ofrece modos preestablecidos fáciles de seleccionar.
• Controles locales: interruptores integrados de 5 posiciones como estándar.
• Compatibilidad: optimizado para motores y ventiladores ZIEHL-ABEGG.
