Analizador de oxígeno SGM5

de vigilanciade procesopara la industria agroalimentaria

Información general

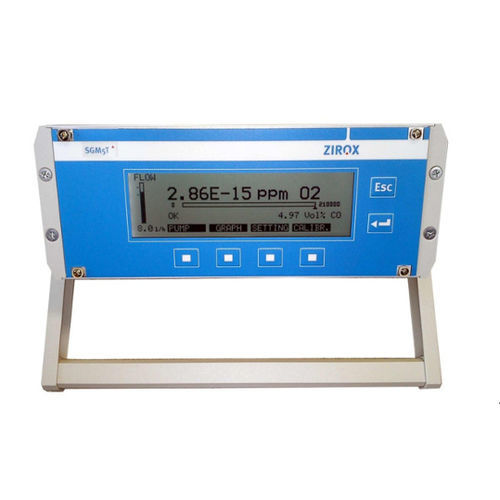

El analizador de oxígeno compacto y de precisión SGM5T integra la celda de medida de circona ZIROX, sin calibración ni deriva, y una unidad electrónica para control de calentamiento de la celda, monitorización de caudal, procesamiento de señal y cálculo de parámetros derivados. Un microprocesador convierte la señal de la celda en concentración de oxígeno según la ecuación de Nernst. Los valores se entregan como señal de corriente analógica (4–20 mA) y opcionalmente por RS232; hay software para PC disponible para registro y visualización. La electrónica puede procesar la señal de un sensor adicional integrable (p. ej. CO2, humedad o presión) con interfaz estándar.

Versión especial SGM5S
La variante SGM5S está diseñada para mediciones en atmósferas de CO2 (aplicaciones en cervecerías) e incluye elementos adicionales de filtrado de gas y reducción de presión.

Aplicaciones
La serie SGM5 está destinada al control de procesos donde trazas de oxígeno afectan las propiedades del producto o en atmósferas protectoras/inertes. Usos típicos: procesos de soldadura y estañado, tratamientos térmicos de superficies metálicas, producción microelectrónica, envasado de alimentos y control de CO2 en cervecerías. Los parámetros calculados (cociente redox, factor de aire lambda, relaciones H2O/H2 o CO2/CO) facilitan el control y la documentación en sistemas de gestión de calidad (p. ej. ISO 9000).

Datos técnicos - Analizador de oxígeno SGM5T
Rango: 2,0 · 10^5 ... 0,1 Vol.-ppm (20,6 ... 10^-4 Vol-%); mediciones hasta 10^-20 Vol.-ppm bajo pedido; rango hasta 100 Vol.-% bajo pedido
Salida de señal: 4–20 mA (opciones: 0–5 V, 0–10 V)
Precisión a presión normal: error relativo < 3% para 2 · 10^5 ... 10 ppm; error relativo < 5% para 10 ... 0,1 ppm
Caudal de gas: 5–10 l/h
Presión máxima del gas de medida: 100 mbar de sobrepresión (presiones mayores requieren reducción de presión); >1 kPa requiere corrección de error
Temperatura máxima del gas: 80 °C en la entrada
Pérdida de presión en la célula: aprox. 1 kPa a 10 l/h
Dimensiones (D×W×H): 320 × 240 × 90 mm
Peso: 4 kg
Grado de protección: IP30
Condiciones de trabajo: 10–40 °C, humedad relativa < 80% a 20 °C
Condiciones de almacenamiento: -20–60 °C, humedad relativa < 95% a 20 °C

Alimentación
Tensión: 110–230 V / 50–60 Hz
Consumo: 30 VA
Calentamiento de la célula: 24 V DC, aprox. 15 W (controlado internamente)

Teclado y pantalla
Teclado: teclado de membrana con 6 teclas
Pantalla: LCD matricial de texto
Interfaz digital: RS232

Características / especificaciones

• Celda de medida: celda ZIROX de circona, sin necesidad de calibración y sin deriva
• Principio de medida: conversión por microprocesador según la ecuación de Nernst
• Señales de salida: 4–20 mA (opcional 0–5 V, 0–10 V) y RS232
• Opcional: cálculo del factor de aire, cociente redox, relación H2O/H2, CO2/CO
• Integración opcional de sensores adicionales (CO2, humedad, presión)
• Amplio rango de medición hasta 0,1 Vol.-ppm; ampliaciones bajo pedido
• Caudal de gas 5–10 l/h; pérdida de presión aprox. 1 kPa a 10 l/h
• Máx. sobrepresión 100 mbar (se requiere reducción por encima)
• Temperatura de operación 10–40 °C; almacenamiento -20–60 °C
• Dimensiones 320×240×90 mm; peso 4 kg; protección IP30
• Alimentación 110–230 V / 50–60 Hz; calefacción de celda 24 V DC, ~15 W
