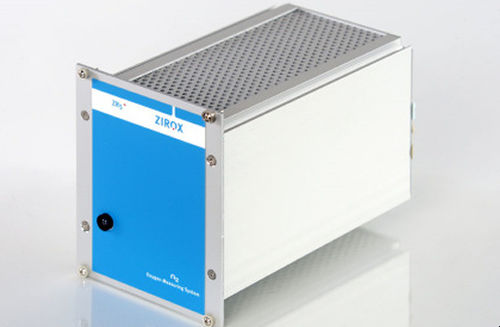

Módulo de medición de concentración ZR5de gasde laboratorioindustrial
Añadir a mis favoritos
Añadir al comparador
Características
- Mesurando
- de concentración
- Aplicaciones
- industrial, de laboratorio, de gas
- Configuración
- compacto
Descripción
Información general
El módulo medidor de oxígeno ZR5 es un módulo sensor compacto basado en tecnología de zirconia (ZrO2) potenciométrica destinado al control continuo y la documentación de la concentración de oxígeno en gases industriales, de laboratorio y gases de protección. Permite detectar oxígeno desde niveles traza en ppm hasta porcentajes volumétricos y supervisar atmósferas inertes o protectoras en procesos de producción.
Aplicaciones
Datos técnicos Módulo medidor de oxígeno ZR5
Sensor: célula de zirconia potenciométrica (ZrO2)
Rango: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (rangos para mezclas reductoras bajo pedido)
Precisión: error relativo < 5 %
T90: ≤ 1 s (celda de medida sin tubo)
Carcasa: slot 19'' (21 TE)
Conexión de gas: entrada Swagelok 3 mm; salida espiga 4 mm
Flujo de gas: 8 ± 2 l/h, regulado mediante bomba interna (desconectable)
Salida de señal: analógica 0/4...20 mA para O2; RS-232 opcional
Alimentación: 24 V DC (± 20 %)
Pantalla: LED (solo indicación de fallo)
Grado de protección: IP20
Condiciones de trabajo: 0...50 °C, máx. 80 % humedad relativa
Condiciones de almacenamiento: -20...60 °C, máx. 95 % humedad relativa
Dimensiones (A x A x P): 100 mm x 105 mm x 170 mm
Tiempo de calentamiento: < 15 min
Consumo eléctrico: aprox. 20 W
Características / especificaciones técnicas
El módulo medidor de oxígeno ZR5 es un módulo sensor compacto basado en tecnología de zirconia (ZrO2) potenciométrica destinado al control continuo y la documentación de la concentración de oxígeno en gases industriales, de laboratorio y gases de protección. Permite detectar oxígeno desde niveles traza en ppm hasta porcentajes volumétricos y supervisar atmósferas inertes o protectoras en procesos de producción.
Aplicaciones
- Monitorización de gases de protección en envasado y industria alimentaria
- Control de procesos en soldadura, estañado y brasado bajo gas protector
- Control de calidad en microelectrónica y fabricación de semiconductores
- Control de gases protectores e inertes en tratamientos superficiales y procesos de recubrimiento
Datos técnicos Módulo medidor de oxígeno ZR5
Sensor: célula de zirconia potenciométrica (ZrO2)
Rango: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (rangos para mezclas reductoras bajo pedido)
Precisión: error relativo < 5 %
T90: ≤ 1 s (celda de medida sin tubo)
Carcasa: slot 19'' (21 TE)
Conexión de gas: entrada Swagelok 3 mm; salida espiga 4 mm
Flujo de gas: 8 ± 2 l/h, regulado mediante bomba interna (desconectable)
Salida de señal: analógica 0/4...20 mA para O2; RS-232 opcional
Alimentación: 24 V DC (± 20 %)
Pantalla: LED (solo indicación de fallo)
Grado de protección: IP20
Condiciones de trabajo: 0...50 °C, máx. 80 % humedad relativa
Condiciones de almacenamiento: -20...60 °C, máx. 95 % humedad relativa
Dimensiones (A x A x P): 100 mm x 105 mm x 170 mm
Tiempo de calentamiento: < 15 min
Consumo eléctrico: aprox. 20 W
Características / especificaciones técnicas
- Medición desde niveles traza en ppm hasta porcentajes volumétricos
- Tiempo de respuesta rápido (T90 ≤ 1 s) para control de procesos
- Salida analógica 0/4...20 mA para integración en sistemas de control
- Formato compacto en rack 19'' (21 TE)
- Bomba interna conmutable para caudal estable (8 ± 2 l/h)
- Interfaz RS-232 opcional para registro y configuración
- Calentamiento rápido < 15 min y consumo ≈ 20 W
